Статья описывает всё, что касается замены ремня ГРМ на Форд Фокус 3. Записаться на замену ремня ГРМ Форд можно тут.
Заменять ремень ГРМ на Форд Фокус 3 с двигателем 1,6 (105 и 125 л.с.) рекомендуется в интервале 90000-120000 км. Данная процедура предусматривает использование – основных запчастей – ремень ГРМ, ролик натяжной, болт шкива коленвала 80 мм и замену приводного ремня (или ремней, в зависимости от модели ГУР (2 ремня) или ЭУР с одним ремнем).
Дополнительные запчасти, которые желательно поменять – водяной насос (помпа), сальники коленвала передний и сальники распредвалов (2 шт.)
Замены ремня ГРМ Форд Фокус 3 возможна двумя способами – со снятием клапанной крышки, и без снятия.
Это зависит от используемого оборудования при ремонте (есть ли специальные фиксаторы коленвала у мастера или нет). Замена сальников распредвала предполагает снятие клапанной крышки и соответственно замену прокладки этой крышки.
Приводные ремни на Форд Фокус 3 используются эластичные, и не подлежат снятию и повторной установке.
Замена водяного насоса рекомендуется, так как он приводится в действие от системы ГРМ и при его поломке потребуется снятие ремня ГРМ. Этой заменой можно застраховать себя от дорогостоящих работ в будущем.
Рисунок выше — Система с ГУР — 2 ремня
Рисунок выше — система с одним ремнем с ЭУР
Приобрести запчасти ГРМ для Форд Фокус 3
Мы держим в наличии оригинальные наборы, наборы не оригинальные, а также водяные насосы и прочие детали для ремонта.
Для примера, ниже разместили цены на основные запчасти. Более подробно Вы можете узнать цены на эти и другие запчасти для замены ремня ГРМ Форд Фокус 3 1,6 тут.
| Запчасти | Цена |
| Комплект ГРМ с помой оригинал | 8000 рублей |
| Комплект ГРМ Dayco без помпы | 3250 рублей |
| Комплект приводных ремней с ГУР | 1450 рублей |
| Водяной насос SKF | 3510 рублей |
Кстати, не оригинальные комплекты ремней ГРМ комплектуются болтами шкива КВ. Но мы знаем только о фирме Dayco, которая комплектует свои наборы болтом длинной 80 мм — единственным вариантом болта на эту модель. 44 и 29 мм использовались только в Форд Фокус 2. Данные наборы универсальны и подходят для второго и третьего Фокуса, а также Форд Фьюжн.
При замене ремня ГРМ с помпой, возможно потребуется долить 300-500 грамм антифриза. Используйте оригинальный антифриз Форд красного цвета.
Моменты затяжки см. тут
Согласно рекомендации завода-изготовителя ремень привода газораспределительного механизма необходимо заменять через 60 тыс. км пробега или каждые 6 лет эксплуатации (в зависимости от того, что наступит раньше). Кроме этого, заменяйте ремень привода распределительного вала, если при осмотре вы обнаружите:
— следы масла на любой поверхности ремня;
— следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
— трещины, складки, углубления или выпуклости на наружной поверхности ремня;
— разлохмачивание или расслоение на торцовых поверхностях ремня.
Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительных валов) надо устранить немедленно.
Работу проводите на смотровой канаве, эстакаде или по возможности на подъемнике.
Вам потребуются: специальные приспособления для блокировки распределительных и коленчатого валов, а также натяжного ролика ремня привода газораспределительного механизма,торцовый ключ «на 10», накидные ключи или торцовые головки «на 8», «на 13», «на 18».
1. Снимите ремень привода вспомогательных агрегатов (см. тут).
2. Снимите защитный колпачок вывода генератора.
3. Отверните гайку крепления и отсоедините наконечник провода от вывода генератора, сожмите фиксатор и отсоедините колодку жгута проводов от генератора.
4. Выверните три болта крепления генератора.
5. . и снимите генератор.
6. Снимите расширительный бачок с кронштейнов на кузове и отведите его в сторону, не отсоединяя шланги (см. тут).
7. Установите под двигатель надежную опору.
8. Снимите правую переднюю опору подвески силового агрегата, отвернув две гайки ее крепления к кронштейну на двигателе и вывернув два болта крепления к брызговику моторного отсека.
9. Снимите шкив водяного насоса, вывернув четыре болта его крепления.
10. Снимите кронштейн правой опоры подвески силового агрегата, вывернув три болта его крепления (рис. 5.9).
11. Снимите переднюю крышку ремня привода газораспределительного механизма, вывернув восемь болтов ее крепления.
12. Установите рычаг коробки передач в нейтральное положение.
13. Проверните коленчатый вал двигателя за болт крепления его шкива настолько, чтобы метки на механизмах УСТ (изменения фаз газораспределения) распределительных валов установились так же, как показано на рис. 5.10.
14. Выверните заглушку, расположенную в передней части блока цилиндров справа (рис. 5.11), и установите в открывшееся отверстие фиксирующий стержень до упора в коленчатый вал. Осторожно проверните коленчатый вал за болт крепления его шкива до момента остановки вала фиксирующим стержнем.
15. Зафиксируйте распределительные валы от проворачивания, установив в специальные пазы в корпусах механизмов УСТ фиксирующее приспособление (рис. 5.12). Приспособление установите так, чтобы метки на ветвях приспособления были вверху, причем метка в виде линии должна быть со стороны выпускного распределительного вала, а метка в виде точки — со стороны впускного.
16. Включите IV передачу в механической коробке передач (или установите селектор роботизированной коробки в положение «Р» — стоянка) и затормозите автомобиль стояночным тормозом, чтобы зафиксировать коленчатый вал двигателя от проворачивания.
17. Выверните болт крепления шкива (рис. 5.13) к носку коленчатого вала и снимите шкив.
18. Выверните три болта крепления нижней крышки ремня привода газораспределительного механизма и снимите крышку.
19. Ослабьте натяжение ремня привода газораспределительного механизма, для чего переместите на максимально возможную величину ведущую ветвь ремня в направлении, показанном стрелкой на рис. 5.14. При этом натяжной ролик переместится в исходное положение. Зафиксируйте натяжной ролик в этом положении, вставив в отверстия ролика и его кронштейна металлический стержень подходящего диаметра.
20. Снимите ремень с зубчатых шкивов механизмов VCT, коленчатого вала и натяжного ролика.
21. Наденьте новый ремень на зубчатый шкив механизма VCT выпускного распределительного вала. Натяните ведущую ветвь ремня и наденьте ее на зубчатый шкив механизма VCT впускного распределительного вала. Далее натяните ведущую ветвь ремня и наденьте ее на зубчатый шкив коленчатого вала. Заведите ведомую ветвь ремня за натяжной ролик.
22. Проверьте правильность установки ремня на зубчатых шкивах и извлеките фиксирующий стержень из отверстий натяжного ролика и его кронштейна. При этом пружина натяжного ролика установит требуемое натяжение ремня.
23. Установите нижнюю крышку ремня привода газораспределительного механизма и шкив коленчатого вала. Болт крепления шкива коленчатого вала затягивайте в два этапа:
1-й — моментом 40 Н-м;
2-й — доверните на 90°.
24. Снимите фиксирующее приспособление с корпусов механизмов VCT распределительных валов.
25. Извлеките фиксирующий стержень коленчатого вала из отверстия в блоке цилиндров (см. п. 14).
26. Включите нейтральную передачу в коробке передач, проверните коленчатый вал на два оборота и остановите его в таком положении, при котором метки на корпусах механизмов VCT займут положение, показанное на рис. 5.11.
27. Установите в отверстие блока цилиндров фиксирующий стержень (см, п. 14) и осторожно доверните коленчатый вал до фиксации стержнем.
28. Установите на корпуса механизмов VCT фиксирующее приспособление (см. рис. 5.12). Если приспособление удалось установить без затруднений, ремень привода газораспределительного вала установлен правильно. Если приспособление установить не удалось (смещены фазы газораспределения), снимите ремень, установите фиксирующее приспособление и повторите установку ремня, как описано выше.
29. Если ремень привода газораспределительного механизма установлен правильно, снимите фиксирующее приспособление с корпусов механизмов VCT, извлеките фиксирующий стержень из отверстия в блоке цилиндров, установите на место заглушку этого отверстия, затянув ее моментом 20 Н-м, и установите все снятые детали в порядке, обратном снятию.
Информация по замене своими руками ремня ГРМ актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) DURATEC TI-VCT с 2010, 2011, 2012, 2013, 2014, 2015. Для рестайлинг моделей 2014, 2015, 2016, 2017, 2018, 2019 года и иных вариантов двигателя инструкция может отличаться.
Всем доброго дня. Кому интересно осилит наверно этот толмот, не умею писать блоги и вставлять фото в текст((( Решил выложить замену ремня грм на фокусе 3, двигатель идентичен фокус 2 1,6vct различие только в выпускном коллекторе (он раздвоен на фокус 3) и в количестве датчиков кислорода на 3 фокусе их 4, на 2 фокусе их 2 ну и в прошивке PCM мощность 3 фокуса 125лс, а 2 115. Реглмент замены ремня на 2 и 3 фокусах 100-120 000км или 6 лет, что раньше подойдёт) Начинаем со снятия зашиты ДВС, после снятия снимаем правое колесо и локер отворачиваем в передней части бампера и вытаскиваем переднюю часть локера наружу как на фото) далее вытаскиваем горловину через которую заливаем незамерзайку, отворачиваем гайку бачка ГУР ( у кого он есть) тянем бачок вверх с усилием, он должен выйти из посадочного места на кронштейне.далее отщёлкиваем трубки от расширительного которые идут вдоль телевизора, вытаскиваем расширительный бачок вверх ( он плотно сидит в пазах) и аккуратно ложим бачок на двигатель, смотрим чтобы трубки от бачка сильно не перегнулись потому что они пластиковые) далее поддомкрачиваем двигатель и снимаем опору двигателя, чтобы было удобнее снять шкиф помпы. Следом срываем болты помпы пока ремень держит Ее после того как сорвём все 4 болта смело перерезаем приводные ремни и от руки отворачиваем шкиф помпы. Далее снимаем клемму с аккумулятора ( главное не забыть) потому что будем снимать генератор, снимаем чехольчик и откручаем гайку силового провода генератора потом отворачиваем сам генератор, он держится на двух болтах и шпильке с гайкой потом у нас останется висеть на шпильке Ее мы тоже отворачиваем, но после снятия шпильки не вытаскиваем генератор! К нему ещё подключён штекер аккуратно ложим гену на насос ГУР так как Гена ляжет на датчик гура и снимаем штекер, все генератор свободен вытаскиваем его.далее откручиваем кронштейн ДВС он крепится на 3 длинных и 1 коротком болте насадкой на 13 их отворачиваем. Приступаем к снятию крышки ГРМ: отворачиваем кронштейн лямбда датчиков ключом на 10 сзади двигателя и болт на 8 на самой крышке ГРМ. Фух почти все) но нет после снятия кронштейна отворачиваем шпильку на которой сидит этот кронштейн на задней части ДВС и отщёлкиваем резиновый кожух. Потом отворачиваем все болтики на 8 и вытаскиваем нашу крышку ГРМ и вот он наш заветный ремень)) далее подводим распредвалов по меткам в положение на «11 часов» как на фото ниже и отворачиваем заглушку рядом с поддоном в районе 1 цилиндра ( фото прилагается, правда плохо видно) и вворачиваем вместо заглушки специнструмент «ввертыш»который стопорит коленвал в ВМТ и доворачиваем шкиф колена до упора в ввертыш и фиксируем муфты распредвалов специнструментом. Можем спокойно снять ремень грм что и делаем и поменять натяжной ролик, далее отворачиваем шкиф коленвала ( я его отворачиваю гайковертом) фиксируя при этом шкиф чтобы коленвал не провернулся случайно против часовой стрелки рычагом тоже специнструмент, но конечно можно застопорить маховик у кого механическая кпп через окошко в районе правого привода очень мощной отверткой)) когда снимем шкиф снимаем пластиковую крышку и увидим шестерню грм)) теперь и ремень грм сняли старый) а там и сальник коленвала перед глазами, советую его тоже менять, аккуратно поддеваем его отвёрткой чтобы не задрать поверхность трения сальника и коленвала. Теперь можно сходить на перекур😎После перекура аккуратно одеваем сальник на коленвал чтобы он не вывернулся внутренней частью и забиваем его оправкой)) и все собираем в обратной последовательности PS момент затяжки коленвала 100нм первый этап и доворот на 90градусов второй плюс 15градусов третий этап. В фото есть описание установки ремней приводных) кому надо могу написать номера специнструментов. Следущая запись будет о чистке моторчика отопителя фокус 3)) пока наши 2 фокусы не заезжают на работу((( интересные работы с ними обязательно выложу и распишу.
И крутим ключом на 19 и на 20 за эту приблуду) пока ремень не залезет на помпу потом скидываем Ее с помпы и трещеткой с головкой на 24 вращаем крутим шкиф генератора по часовой стрелке пока ремень полностью на сядет на ручьи, при этом не даём ремню
Своевременная профилактическая замена комплекта ГРМ и приводного ремня поможет избежать возможных проблем и нежданных неприятностей, которые, по закону подлости, наступают в самый неподходящий момент напряженной эксплуатации силового агрегата. И хорошо, если разрыв случится во время пуска двигателя или на стоянке, а если на трассе или в момент обгона?! Страшно подумать!
Да, производитель гарантирует целостность ремня на протяжении 120 000 километров пробега, но почему же никто не желает учитывать моторесурс (моточасы)?! Одно дело, когда машина ездит в трассовом режиме с постоянной высокой скоростью и совсем другое — передвижение в условиях мегаполиса с его светофорами и тотальными заторами… Наша рекомендация по замене комплекта ГРМ написана кровью базируется на опыте капитального ремонта ГБЦ не одного десятка автомобилей различных моделей и марок, которые даже до 100 000 км. приезжали в Техцентр «Авто-Драйв» верхом на эвакуаторе. Как показывает практика, критический момент может наступить начиная уже с 80 тыс. км. пробега.
— Автомобиль: Ford Focus III
— Год выпуска: 2012
— Двигатель: 1.6 литра Duratec 16V Sigma 105 л.с.
— Особенности ДВС: Бензин, 4 цилиндра, ремень ГРМ
— Коробка передач: МКПП, 5 ступеней
— Привод: Передний
— Пробег: 75 000 километров
— заменить комплект ГРМ
— устранить протечку в области переднего сальника коленчатого вала
Если, чисто теоретически, предыдущий ремонт подвески Ford Focus III можно было осуществить с использованием простых инструментов (гаечные ключи, насадки), то замену ремня ГРМ нельзя провести без использования спец. инструмента, который состоит из фиксатора муфт распределительных валов (Х-образная металлическая пластина), фиксаторов натяжного ролика и коленчатого вала:
При снятии приводного ремня явно заметна течь в области переднего сальника коленчатого вала:
Далее нас ждёт снятие шкива водяного насоса:
Расширительный бачок системы охлаждения, равно как и генератор, помешают нам проводить манипуляции по замене комплекта ГРМ, поэтому их нужно отсоединить и сдвинуть:
Для снятия правой подушки опоры ДВС требуется вывешивание двигателя с установкой подпора:
Добираемся до верхней части двигателя, где находятся шестерни муфт распределительных валов и фиксируем их. Ремень снят, а по процедуре его даже можно разрезать.
В снятии шкива коленчатого вала нам поможет соответствующий спец. инструмент:
Итак, мы добрались до «сопливого» сальника. Перед его заменой сопредельные поверхности двигателя необходимо тщательно очистить универсальным растворителем.
Очистка загрязнённой поверхности ДВС в области переднего сальника колен. вала Ford Focus III. Сальник демонтирован.
Место старого сальника занимает новый:
Точно так же своё законное место занимает и новый комплект ГРМ, состоящий из ремня и ролика:
Сборка демонтированных ранее деталей происходит в обратном порядке:
Осталось поменять приводной ремень, для установки которого нам понадобится ещё один спец. инструмент замысловатой формы:
Вот, в общем-то, и вся процедура замены комплекта ремня ГРМ в картинках, которая по времени занимает 4 часа и 30 минут. В следующей обзорной статье речь пойдёт об устранении протечки в области правого сальника МКПП.
Всем спасибо и удачи на дорогах!
Наш девиз: «Не дожидайся ремонта — обеспечь профилактику!»
— ремень ГРМ (комплект) (1672144)
— ремень поликлиновый (1692105)
— болт крепления шкива коленчатого вала (1677517)
— сальник коленчатого вала (1473807)
— прокладка клапанной крышки (1319177)
— быстрый очиститель Partner (77701)
— работа по замене комплекта ремня ГРМ: 5800 руб.
— работа по замене переднего сальника коленчатого вала: 300 руб.
— запасные части и материалы: 6050 руб.
Действующие лица:
— механик-автослесарь: Руслан Синенок
— мастер-приёмщик: Артём Пономаренко
Фото: Игорь Дублянский
Напоминаем, что специально для подписчиков нашего блога на сайте DRIVE2 было разработано уникальное предложение по проведению расширенной комплексной диагностики автомобиля. При первом посещении Техцентра «Авто-Драйв» на Южной Вы получаете пакет диагностических услуг стоимостью 1750 руб. совершенно БЕСПЛАТНО! Заявки с номером контактного телефона принимаются только через личный кабинет DRIVE2.
С 10:00 до 21:00 без перерывов и выходных
+7 (495) 125-20-56
г. Москва, Днепропетровский проезд, дом 7
Авто-Драйв.рф
Сразу оговорюсь, что в нашей семье две машины, и на Форд фокусе 3 ездеет моя жена. Машину зовут фунтиком, еще при покупке так его назвала моя жена, у него есть даже об этом надпись, фунтик нас радует уже не первый год своей надежностью и комфортом. Я относительно много пишу о своем УАЗ Патриоте, но считаю это большой не справедливость к нашему члену семьи — Фунтику! C другой стороны даже не знаю что и писать, все работает все устраивает машина не разу не подводила, мы на нем путешествовали и в Крым и в Геленджик и много куда еще, удобно комфортно, ну вы сами все знаете. Фунтик был куплен в июле 2013 года, в автосалоне в Ульяновске, и на сегодняшний день ему 5-ть лет и 100 000 км пробега, на 30 тыс. я сделал крайнее ТО у дилеров (вроде ТО-2 называется) и убедившись в надежности узлов и агрегатов, а так-же в бесполезной переплате денег дилеру решил обслуживать машину сам, в это обслуживание входит банальная замена расходников и мелкий ремонт, ну, а пробег растет и соответственно приходит время к более глобальным заменам.
Во-общем к делу! Начитавшись этих ваших интернетов пришел к неоднозначному выводу, а именно что кто-то пишет что менять ремень ГРМ в нашей климатической зоне необходимо на 100 000 км, кто-то пишет как по регламенту на 120 000 км. Ладно что-бы не думалось меняем на 100 000 км, к тому же опыта экспериментов у меня нет, да оно мне и не надо.
Какими мотивами я выбирал комплектующие? Имея определенный опыт, как жизненный так и гаражно-творческий, знаю что под волшебным словом оригинал кроется психологический фактор который нам греет душу, а маркетинг об этом хорошо знает, но это опять-же личное мнение и у всех своя дорога, на эту тему много жарких споров в тырнете, кстати которые как правило остаются без конкретики.
Хватит лирики! К делу! С давних пор я хорошо знаком с продукцией фирмы INA и DAYCO она меня ни разу не подводила, да и при заказе комплектов ремней, сайты компаний Emex, Autodoc и Exist на прямую намекали о замене оригиналов именно этими наборами, а изучение синего форума утвердило намеки предыдущих.
И так!
Перед заменой я конечно-же не однократно прочитал и посмотрел соответствующие сайты о замене ремней, и был готов ко всем нюансам.
P.S. Отчет рассчитан на возможную помощь для тех кто будет менять ремни сам, а именно на нюансы с которыми столкнулся я, подробные отчеты о замене ремней вы можете найти на всем известном видео хостинге.
РВ — Распред Вал
В Европе очень развита борьба за экологию, и как правило лидирующие страны, а соответственно и известные фирмы стараются строят свои заводы в менее развитых странах c дешевой рабочей силой.
Моменты затяжки см. тут
Согласно рекомендации завода-изготовителя цепь привода газораспределительного механизма необходимо заменять через 60 тыс. км пробега или каждые 6 лет эксплуатации (в зависимости от того, что наступит раньше).
Вам потребуются: специальные приспособления для блокировки распределительных и коленчатого валов, а также натяжного ролика ремня привода газораспределительного механизма,торцовый ключ «на 10», накидные ключи или торцовые головки «на 8», «на 13», «на 18».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите крышку головки блока цилиндров (см. тут).
3. Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо.
4. Выверните восемь винтов крепления брызговика двигателя.
5. и снимите брызговик двигателя (см. тут).
6. Снимите правый передний подкрылок (см. тут).
7. Снимите ремень привода компрессора кондиционера
8.. и снимите ремень привода генератора и водяного насоса (см. тут).
9. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. тут).
10. Выверните болты крепления и снимите датчик частоты вращения коленчатого вала.
11. Выверните болт крепления шкива коленчатого вала.
12. . и снимите шкив.
13. Снимите расширительный бачок с кронштейнов на кузове и отведите его в сторону, не отсоединяя шланги.
14. Выверните болт крепления.
15. . и снимите приводной ролик.
16. Выверните три болта крепления шкива привода водяного насоса, предварительно ослабив затяжку болтов.
17. . и снимите шкив.
18. Установите под двигатель надежную опору.
19. Снимите правую переднюю опору подвески силового агрегата, отвернув две гайки ее крепления к кронштейну на двигателе и вывернув два болта крепления к брызговику моторного отсека.
20. Выверните двадцать три болта крепления крышки привода газораспределительного механизма.
21. . аккуратно подденьте за край крышки
22. . и снимите крышку привода газораспределительного механизма.
23. Ослабьте затяжку болтов крепления звездочек распределительных валов.
24. Проверьте установку поршня 1-го цилиндра в положение ВМТ такта сжатия.
25. Нажав тонкой отверткой на храповик через отверстие, разблокируйте натяжитель цепи, затем утопите шток, надавливая на башмак натяжителя.
26. . и зафиксируйте шток натяжителя в утопленном положении, вставив подходящий стержень в отверстие.
27. Выверните два болта крепления.
28. . и снимите натяжитель цепи.
29. Снимите башмак натяжителя цепи.
30. Выверните по одному нижнему и верхнему болту крепления.
31. . и снимите успокоитель цепи.
32. Снимите цепь привода газораспределительного механизма.
33. Выверните болт крепления и снимите башмак натяжителя цепи привода масляного насоса.
34. Выверните болт крепления звездочки масляного насоса.
35. . и снимите звездочку вместе с цепью привода.
36. Осмотрите звездочки коленчатого и распределительных валов, состояние башмака натяжителя и успокоителя цепи. При необходимости замените дефектные детали.
37. Установите цепь привода масляного насоса в порядке, обратном снятию.
38. Наденьте новую цепь привода газораспределительного механизма на звездочку коленчатого вала и звездочки распределительных валов.
39. Установите на место башмак натяжителя и успокоитель цепи.
40. Установите на место натяжитель цепи и извлеките фиксатор, приведя натяжитель в рабочее положение.
41. Очистите посадочные поверхности крышки привода газораспределительного механизма и нанесите на фланец крышки валиком диаметром 3 мм силиконовый герметик FORD WSE-M4G323-A4 или аналогичный.
42. Установите крышку привода газораспределительного механизма.
Для обеспечения герметичности соединения крышку привода газораспределительного механизма необходимо установить не позднее чем через 10 мин после нанесения герметика.
43. Затяните болты крепления звездочек распределительных валов.
44. Установите все детали в порядке, обратном снятию. Болт крепления шкива коленчатого вала замените новым, затяните его моментом 100 Н-м и затем доверните на 90°, После установки шкива коленчатого вала снимите стопорную планку с распределительных валов.
Информация по замене своими руками цепи ГРМ актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 2.0 л (150 л.с.) выпускаемых с 2011, 2012, 2013, 2014, 2015. Для рестайлинг моделей 2014, 2015, 2016, 2017, 2018, 2019 года и иных вариантов двигателя инструкция может отличаться.
Без долгих вступлений. Сегодня в меню: замена ремня ГРМ Форд Фокус 3 с двигателем 1,6 ну и заодно заменим помпу. Периодичность замены зубчатого ремня привода газораспределительного механизма составляет 120 тыс км пробега или 8 лет эксплуатации, в зависимости от того что наступит раньше. Так рекомендует производитель и относится это к «нормальным» условиям эксплуатации, поэтому лучше заменить немного раньше регламента.
Внимание! При обрыве ремня ГРМ на третьем фокусе гнет все клапаны.
Инструмент и приспособления
Так как мы имеем дело с дядюшкой Фордом то помните о некоторых нюансах: приводной ремень генератора не имеет натяжного ролика, так же как и ремень кондиционера поэтому они просто срезаются, а устанавливаются при помощи специальных приспособлений которые обычно идут в комплекте. Шкивы коленчатого вала и распределительных валов не имеет фиксирующих шпонок и держится только на силе трения, поэтому перед тем как открутить их крепление необходимо выставить ВМТ и зафиксировать валы. Так как на данном двигатели имеются муфты VCT нам понадобится специальный фиксатор «бабочка», а так же фиксатор коленвала. Лучше прикупить вот такой набор.
Набор фиксаторов Форд.
Подготовительные операции
Даем двигателю остыть. Отсоединяем минусовую клейму аккумулятора. Снимаем правое переднее колесо и пластиковый брызговик, так же демонтируем защиту картера, если таковая имеется. Сливаем антифриз (отсоединяем патрубок от радиатора).
Пошаговая инструкция
- Демонтируем расширительный бачок.
Выставляем верхнею мертвую точку (ВМТ)
- Вкручиваем в отверстие фиксатор коленвала до упора. Вращаем коленвал по часовой стрелки до упора в фиксатор.
Снимаем старый ремень ГРМ
- Откручиваем болт шкива привода вспомогательных агрегатов. Блокируем его любым удобным способом, мы использовали универсальный фиксатор, так же можно заблокировать коленчатый вал через маховик, но для этого придется снять стартер. Демонтируем сам шкив.
- Открутив три болтика демонтируем нижнею крышку ГРМ (голвка на10).
Замена помпы
- Снимаем старую помпу, выкрутив пять болтов (головка на 10).
Установка нового ремня ГРМ
- Ставим на место натяжной ролик.
- Проверяем что коленвал уперся в фиксатор.
- Установку зубчатого ремня начинаем со шкива коленвала далее на муфты VCT и натяжной ролик. Нисходящая ветвь ремня должна быть натянута.
- Снимаем фиксатор ролика, тем самым натягивая ремень.
Все довольно просто, поэтому данную процедуру может выполнить любой автолюбитель своими руками в обычном гараже без визита в автосервис.
Добрый день. В сегодняшней статье мы расскажем Вам, как осуществляется замена ремня ГРМ на Форд Фокус 3 с двигателем 1.6 105 л.с. Приведенная фото и видео инструкция позволит заменить ремень ГРМ своими руками.
При каком пробеге менять ремень ГРМ?
Чтобы исключить неожиданные неприятности и избежать проблем в самый неподходящий момент поможет проведение своевременной замены комплекта ГРМ и приводного ремня. Конечно, производители утверждают, что ремень рассчитан на эксплуатацию на протяжении 120 тысяч километров пробега, но это без учета сложных условий эксплуатации машины в больших городах, суровых климатических условий. На практике необходимость в проведении замены наступает с пробега 80 тысяч километров.
Чтобы вовремя обнаружить неполадки необходимо раз в год производить диагностику.
Обязательно требуется провести замену ремня, если:
- появились масляные подтеки в области передней крышки;
- на зубчатой поверхности видны складки, трещины либо иные дефекты;
- на ремне появились впадины либо вздутия;
- разлохматились края.
Не забывайте, если обнаружили масляные подтеки, требуется срочная замена, так как происходит разрушение резины, из которой сделан ремень, что приведет к обрыву. Кроме того, требуется устранить причину протекания масла – нарушение герметичности сальников. Если этого не сделать на новый ремень будет продолжать капать масло.
Итак, для замены ремня ГРМ на Форд Фокус 3 нам потребуется:
- прямые руки
- качественный ремень ГРМ.
Чисто теоретически, замену ремня ГРМ без применения специального инструмента нельзя провести. Дополнительно потребуется металлическая пластина Х-образная – фиксатор муфт распределительных валов и фиксаторы коленчатого вала и натяжного ролика.
Для выполнения работы нам потребуются:
- Ремень ГРМ (комплект) арт. 1672144
- Ремень поликлиновый арт. 1692105
- Болт крепления шкива коленчатого вала арт. 1677517
- Сальник коленчатого вала арт.1473807
- Прокладка клапанной крышки арт.1319177
- Очиститель быстрый Partner арт.77701.
Порядок проведения работы по замене ремня ГРМ своими руками.
Внимание! Перед выполнением работ, снимите плюсовую клемму с аккумуляторной батареи!
Видеоинструкция по самостоятельной замене ремня ГРМ Форд Фокус 3:
Если у вас нет возможности смотреть видео, или если вам привычнее читать:
1. Начинаем со снятия ремня привода. Затем снимаем защиту генераторного вывода и откручиваем 3 болта крепления.
2. Проводить действия по замене комплекта ГРМ нам помешают генератор и расширительный бачок системы охлаждения. Поэтому демонтируем генератор. Снимаем с кронштейнов расширительный бачок и отводим его немного в сторону. Шланги не отсоединяем, антифриз не сливаем.
3. Следующая операция – снимаем шкив водяного насоса. Для этого выворачиваем четыре болта.
4. Подкладываем домкрат с деревянным бруском под двигатель.
5. Откручиваем две гайки, на которые закреплена опора агрегатной подвески.

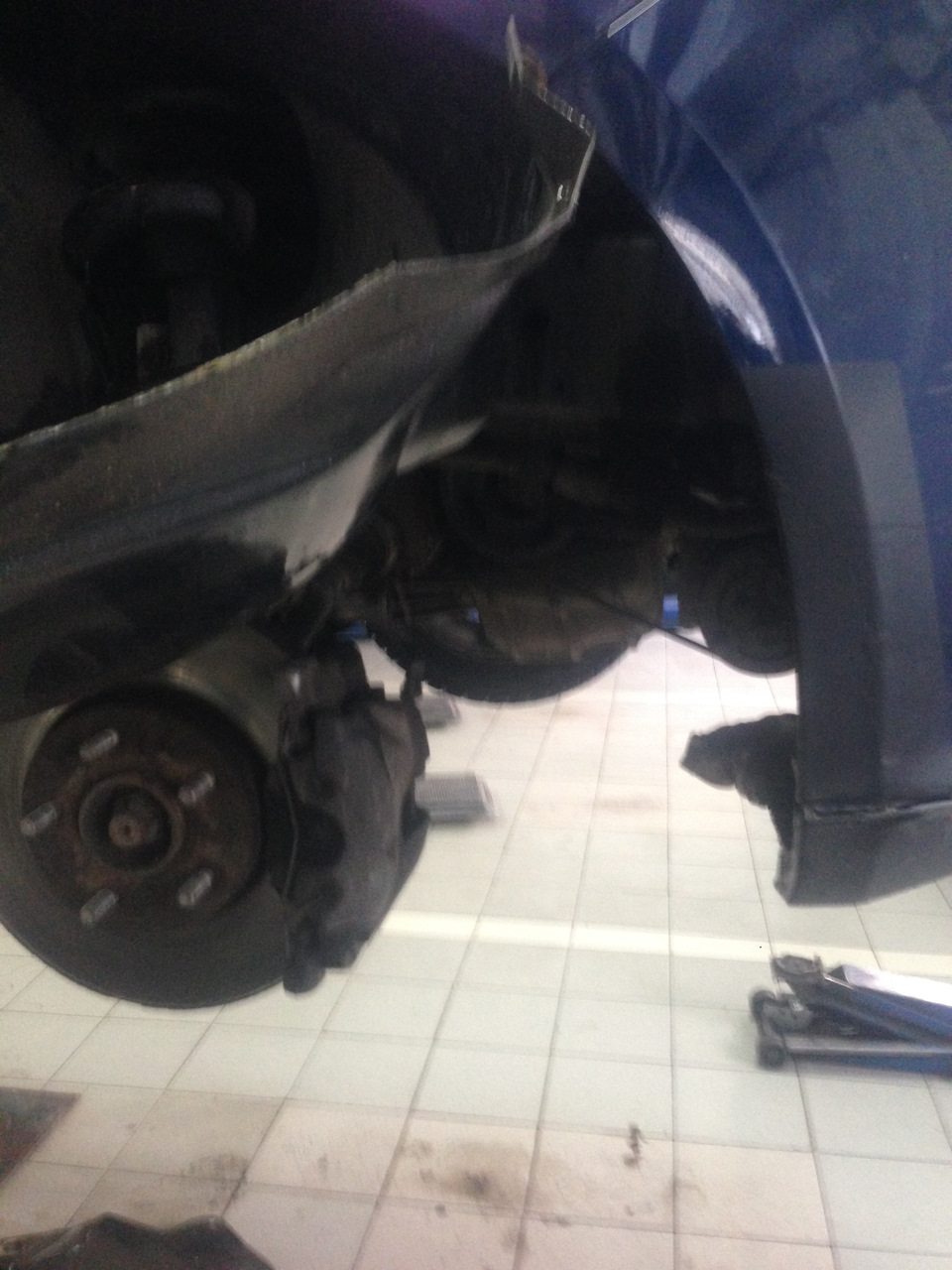

Также снимаем брызговик, закрепленный на двух болтах. Демонтируем правые опоры мотора, при этом потребуется вывесить двигатель и установить подпору.
6. Дошла очередь до верхней части двигателя, где расположены шестерни муфт распределительных валов, которые нужно зафиксировать от проворачивания. Для этого нам потребуется специальное приспособление. Установить его надо так, чтобы наверху оказались метки расположенные на нем:
7. Нажимаем до упора на тормоз на четвертой передаче, чтобы зафиксировать коленвал от проворачивания. Выкручиваем болт, закрепляющий шкив к коленвалу. Повторно этот болт не используется!
8. Снимаем нижнюю крышку ГРМ, предварительно открутив 3 болта.
9.Убираем ремень, по ходу процедуры его можно разрезать.
10. Устанавливаем новый комплект ГРМ, в который входят ремень и ролик, на своё место.
11. Проводим сборку, ранее демонтированных деталей. Делаем всё в обратном порядке.
Порядок затяжки НОВОГО болта шкива коленчатого вала – 100Нм, потом доворот на 90 градусов, потом ждем 20 секунд и доворачиваем еще на 15 градусов! Это не показано в видео!
12. Меняем приводной ремень, установить который нам поможет ещё один специальный инструмент необычной формы.
Вот так, выглядит вся операция по замене комплекта ремня ГРМ, которая занимает около 4-5 часов.
Заключение.
Как вы могли понять, замена ремня ГРМ на Форд Фокус 3 с двигателем 1.6 (105 л.с.) вполне осуществима своими руками и позволяет сэкономить 3-5 т.р. Важно помнить, что данную работу надо выполнять очень аккуратно, ведь один неправильный шаг может привести к проблемам.
Не забывайте использовать расходные материалы высокого качества, чтобы ваш автомобиль служил долго!
На сегодня всё, надеюсь, если у вас остались вопросы, или если вы хотите дополнить статью, пишите комментарии.
Добрый день. Тема сегодняшней статьи – замена ремня ГРМ Форд Фокус 2 (1,6 л. 100л.с.). Приведенная инструкция позволит заменить ремень ГРМ своими руками в обычном гараже.
Традиционно для нашего сайта, статья содержит много фото и видео материалов, что поможет справиться с этой задачей любому автомобилисту.
Итак, для замены ремня ГРМ на Ford Focus 2 нам потребуется: качественный ремень ГРМ, инструменты, «расходники» и прямые руки.
Конструктивные особенности Форд Фокус 2 1,6 (как 100, так и 115 л.с.).
Поскольку это «Форд», необходимо смириться с небольшими затруднениями в работе:
1) Ремни привода вспомогательных агрегатов не имеют натяжных роликов. Из-за этого нам придется их срезать, и для установки покупаем новый комплект с приспособлениями, либо постараемся установить на место старые, воспользовавшись смекалкой, например можно снять шкив помпы и ремень генератора не пострадает).
2) Все шкивы держатся только за счет силы трения, так как не имеют шпонок, поэтому нужно хорошенько все продумать, перед тем как откручивать.
Чтобы избежать этих сложностей мы вам представим, наиболее продуманную технологию замены ремня.
Производителем, замену ремня ГРМ рекомендовано проводить через 60 тысяч км. На практике, возможно, потребуется провести замену раньше.
Появление следующих факторов при эксплуатации машины подсказывают о необходимости проведения смены ремня ГРМ:
- вибрация двигателя (троение или неровная работа в следствии изменения работы ГРМ)
- черный выхлоп (неверный момент зажигания из за нарушения работы ГРМ)
- затрудненный запуск
- слышны посторонние шумы в ременном приводе (умирают ролики, но ремень тоже придется заменить)
Запчасти, которые нам потребуются:
— ремень ГРМ Gates арт. 5433 XS
— ролик натяжитель Gates арт. T43171
— приводной ремень генератора Contitech арт. 6PK1059 ELAST
— приводной ремень кондицинера Contitech арт. 5PK868 ELAST
— прокладка клапанной крышки Elring арт. 761.031
— болт коленвала «44.5 Ford» арт. 1 406 755
— болт распредвала Ford – 2 шт. арт. 1 444 182
— сальник коленвала Corteco арт. 15510081B
— сальник распредвала – 2 шт. Corteco арт. 15510080B
— фиксатор коленчатого вала
— фиксатор натяжного ролика
— набор гаечных ключей
Если не получится купить фиксатор коленчатого вала, его можно сделать самостоятельно. Вот его размеры:
Подный набор для фиксации валов при смене ГРМ на двигателье 100 л.с. (без системы изменения фаз ГРМ), выглядит вот так:
Технология замены ремня грм.
Если вам лень читать, вот видео инструкция с заменой ремня:
Работу выполняем на яме.
1) Снять высоковольтные провода и выкрутить свечи, это в дальнейшем сильно облегчит процесс, когда будем крутить коленвал.
2) Открутив 11 болтов на 10, убираем клапанную крышку.
3) У расширительного бочка открутить крепление и отвести его в сторону, антифриз можно не сливать.
4) Далее выкручиваем 4 болта на 10 шкива помпы.
5) Если старые ремни не оставляем, тогда их просто срезаем ножом.
6) Если Вы решили оставить старые ремни, тогда нужно убрать генератор и компрессор кондиционера.
6.1. Отключаем на аккумуляторе минусовую клемму.
6.2. У компрессора кондиционера выкручиваем 4 болта, отодвигаем его в сторону.
6.3. Ремешок снимаем.
6.4. Откручиваем гайку и болт, удерживающие бачок ГУР и кронштейн генератора.
6.5. Затем выкручиваем нижний болт генератора
6.6. После убираем шпильку, генератор смещаем вниз и снимаем ремень.
7) Домкратом приподнимаем движок, убираем опору.
8) Болты откручиваем и снимаем защитную переднюю крышку ремня ГРМ.
9) Продолжаем демонтаж – убираем кронштейн.
10) Маркером ставим метку. По часовой стрелке двигаем коленвал пока на распредвалах прорези не встанут параллельно плоскости головки, вставляем в них фиксатор распредвалов.
11) Снизу убираем заглушку и на ее место вкручиваем фиксатор, который заблокирует коленвал от поворота.
12) Снять переднее правое колесо. Проверив, что все заблокировано, открутить болт шкива коленчатого вала. Здесь не помешает помощь помощника.
13) Убрать шкив и освободить нижнюю крышку ГРМ.
14) Зафиксировать натяжной ролик, и открутив, снимаем его вместе с ремнем ГРМ.
15) Наконец начинаем устанавливать новый ремень ГРМ и ролик натяжной. Сняв фиксатор с ролика, происходит натяжение ремня.
16) Устанавливаем на свои места нижнюю крышку ГРМ и шкив коленчатого вала. Нельзя повторно использовать болт коленвала, поэтому обязательно ставим новый! Затягиваем его моментом 40 Н/м и довернуть на 90 0 .
17) Снять все фиксаторы, провернуть коленвал, чтобы совпали все метки на распредвалах. Дальше собираем в обратном порядке все детали.
Наша работа окончена.
Как вы могли заметить, данная задача не входит в разряд не выполнимых. Главное внимательность и аккуратность!
Заключение.
На сегодня всё, надеюсь, статья по замене ремня ГРМ на Форд Фокус 2 с мотором на 1,6 л, 100 л. с. была для полезна и ответила полностью на ваши вопросы.
От состояния ремня ГРМ зависит работоспособность силовой установки. Его обрыв ведет к массе неприятностей, вплоть до повреждения клапанов, разрушения поршней и появления задиров на поверхности цилиндров.
Поэтому важно соблюдать периодичность рекомендованной замены ремня и для проведения обслуживания приобретать только высококачественные расходники.
Рекомендации по замене ремня ГРМ
На автомобилях Фокус 3 используется ременной привод ГРМ независимо от объема силовой установки. Поэтому автовладелец не ставится перед выбором, связанным с тем, ремень или цепь используется в газораспределительном механизме конкретной машины.
Согласно официальным рекомендациям время, когда менять ремень ГРМ, наступает при достижении пробега в 120-150 тыс. км. Опытные автовладельцы рекомендуют сократить периодичность установки нового расходника до 90-100 тыс. км. Внеплановая замена ремня ГРМ требуется в следующих случаях:
- обнаружились трещины;
- ремень выглядит слишком изношенным;
- имеются надрывы;
- проводятся работы в ГРМ, а остаточный ресурс ремня уже близок к исходу;
- попадание масла или других технических жидкостей на поверхность.
Артикул и цена на оригинальный ремень ГРМ для Форд Фокус 3
На автомобилях Фокус 3 используется несколько моделей силовых установок. Моторы имеют отличающиеся газораспределительные механизмы. Из-за этого приобретение ремня требует учитывать объем мотора.
До декабря 2012 года на Фокус 3 с самым маленьким мотором на 1.0 литра использовались ремни с каталожным номером 1760650. Цена оригинальных расходников составляет от 3000 до 5000 рублей. После декабря 2012 года на малообъемистых Фокус 3 стал применяться другой ремень. Его артикул — 1807611. Стоимость фирменного изделия составляет 2200-3500 рублей.
В двигателях на 1.5 литра используется оригинальный ремень 1872494. Его цена находится в пределах от 1600 до 2000 рублей. На части машин Фокус 3 можно встретить ремни брендов Peugeot и Citroen. Данные расходники имеют артикул 1610577680. Стоимость изделия составляет 2600-3100 рублей.
В моторах на 1.6 литра используются ремни с артикульными номерами:
- 1675963;
- 1823388;
- 1004297;
- 1004299.
Стоимость оригинальных расходников на Фокус 3 с двигателем на 1.6 лира колеблется от 2400 до 3000 рублей. Помимо фирменных ремней на авто с завода можно встретить изделия Mazda. Они обладают артикулом 1E0612205 и стоят от 750 до 1800 рублей. Также на части Фокус 3 и используется ремни бренда Volvo с каталожным номером 31368072. Данные расходники обладают наивысшей ценой. Их стоимость составляет от 5000 до 8600 рублей.
В процессе эксплуатации к моменту износа ремня исчерпывают свой ресурс и прочие элементы ГРМ. Поэтому автовладельцу предоставляется возможность приобрести фирменный ремонтный комплект. Набор включает в себя непосредственно сам ремень, а также натяжной ролик и болты.
Артикул и стоимость аналогов ремня ГРМ Форд Фокус 3
Стоимость оригинального ремня ГРМ на Форд Фокус 3 весьма высока. Поэтому автовладельцы прибегают к покупке аналогов от сторонних производителей. Так как качество расходника крайне важно для нормальной работы газораспределительного механизма, рекомендуется приобретать только хорошо зарекомендовавшие себя изделия. В таблицах ниже приведен перечень брендов, ремни ГРМ которых наилучшим образом показали себя на автомобилях.
Таблица — Хорошие аналоги ремня ГРМ Форд Фокус 3 с двигателем на 1.0 литра
| Производитель | Артикул | Примерная стоимость, рубль |
|---|---|---|
| Dayco | 941091 | 2000-2400 |
| Dayco | 941092 | 1400-2000 |
| Swag | 50947946 | 2100-2700 |
Таблица — Наилучшие альтернативные варианты родного ремня ГРМ Форд Фокус 3 с силовой установкой на 1.5 литра
| Бренд | Артикул | Примерная цена, рубль |
|---|---|---|
| Dayco | 941110 | 2000-2300 |
| Contitech | CT1203 | 1300-1700 |
Таблица — Рекомендованные аналоги для фирменного ремня ГРМ Форд Фокус 3 с мотором на 1.6 литра
| Производитель | Номер по каталогу | Примерная стоимость, рубль |
|---|---|---|
| Dayco | 94671 | 400-750 |
| Gates | 5433XS | 500-800 |
| Contitech | CT881 | 600-1000 |
| Polcar | BS1987949505 | 800-1200 |
| Japan Cars | E33028JC | 540-720 |
Требуемые инструменты и материалы для самостоятельной замены
Для замены ремня ГРМ на Фокус 3 необходимы инструменты, которые представлены в таблице ниже.
Таблица — Инструменты и материалы требуемые для замены ремня ГРМ
| Название | Примечание |
|---|---|
| Гаечный ключ | Набор |
| Головки | Набор |
| Вороток | С трещоткой |
| Специнструмент | Комплект состоящий из фиксаторов: |
| · муфт распределительных валов; | |
| · натяжного ролика; | |
| · коленчатого вала. | |
| Металлическая щетка и ветошь | Для очистки загрязнений |
| Проникающая смазка | Для разъединения прикипевших соединений |
| Подпорка | Выдерживающая вес силовой установки |
Замена ремня ГРМ на Форд Фокус 3
Замена ремня ГРМ своими руками производится согласно инструкции, которая представлена ниже.
