Поломки (генератор)

Отсоедините разъем жгута проводов от задней стороны генератора и отсоедините провод генератора к аккумуляторной батарее.

Установите генератор на кронштейн и вставьте болт генератора.

Присоедините разъем жгута проводов к задней стороне генератора и присоедините провод генератора к аккумуляторной батарее.

Установите винт крепления стартера к блоку цилиндров двигателя и винт крепления коробки передач к стартеру.

Установите скобу контроллера ЭСУД.

Установите грузовую скобу аккумуляторной батареи.

Проверьте якорь на свободный ход. Если якорь не вращается свободно, разберите узел, начиная с шага 14. В противном случае проведите проверку якоря без нагрузки.

Чтобы начать проверку без нагрузки, закройте выключатель и сравните число оборотов и напряжение с техническими характеристиками. Следуйте пункту «Технические характеристики стартера» в этом разделе. Отсоединяйте только при открытом выключателе. Результаты проверки используйте следующим образом:

Снимите винты электромагнитного реле.

Снимите гайку разъема катушки возбуждения. Отсоедините разъем катушки возбуждения.

Снимите возвратную пружину.

1. Проверьте обмотки самоблокировки, подключив амперметр последовательно к 12-вольтовой аккумуляторной батарее, выключателю и массе.
2. Подключите углеродистый пленочный резистор к аккумуляторной батарее.
3. Отрегулируйте напряжение до 10 В. Показания амперметра должны составлять от 13 до 19 А. Ток будет падать при нагревании обмоток. Потребляемый ток ниже технических характеристик свидетельствует о коротком замыкании или замыкании на массу обмотки. И то и другое требует замены электромагнитного реле. Потребляемый ток выше технических характеристик свидетельствует о повышенном сопротивлении. Отстутствие тока свидетельствует об обрыве цепи.

1. Присоедините на массу клемму электромагнитного реле.
2. Отрегулируйте напряжение до 10 В. Показания амперметра должны составлять от 59 до 79 А.
3. Проверьте соединения и замените электромагнитное реле, если необходимо.

Снимите стопорное кольцо с желобка в приводном валу.

Снимите упорное кольцо и шестерню с вала.

Если это не сделано на предышущих шагах, снимите винты, крепящие электромагнитное реле к корпусу и снимите гайку с разъема катушки возбуждения.

Поверните реле на 90 градусов и снимите его вместе с возвратной пружиной.

Снимите поршень с защитной крышкой и пусковой рычаг. Проверьте обмотки электромагнитного реле, если это не сделано на шаге 11.

После разборки стартера и замены электромагнитного реле необходимо проверить зазор шестерни.

Установите упорное кольцо и шестерню на вал.

Установите стопорное кольцо на канавку вала и вставьте фланец.

Установите пусковой рычаг, шайбу и упругую прокладку.

Смажьте приводной конец вала якоря.

Установите узел электромагнитного реле.

Затяните электромагнитное реле винтами.

Установите торцевую деталь коллектора и держатель щеток, совместив его отверстия со сквозными отверстиями в корпусе.

Снимите разъемы статора с мостового выпрямителя, отрезав провода.

Проверьте мостовой выпрямитель, соединив контакты омметра с выпрямителем и теплоотводом.

Проверьте еще раз, присоединив контакты омметра в обратном порядке.

Проверьте диоды соединив контакты омметра с разъемами выпрямителя и опорной пластины. Замените мостовой выпрямитель, если показания одинаковы.

Снимите сквозные винты генератора.

Проверьте ротор на обрыв цепи, используя омметр на торцевой детали с приводной стороны. Показания должны быть достаточно высокими, в противном случае замените ротор.

Проверьте ротор на обрыв цепи и короткое замыкание. Показания должны составлять от 1,7 до 2,3 Ом, в противном случае замените ротор.

Проверьте статор на обрыв цепи, используя омметр.

Установите вентилятор, фланцы и шкив на валу ротора и закрепите их гайкой.

• ВИДИМАЯ ЗЕЛЕНАЯ ТОЧКА — любой зеленый цвет интерпретируется как «зеленая точка», это значит, что аккумуляторная батарея готова к проверке.
• ТЕМНАЯ ЗЕЛЕНАЯ ТОЧКА НЕ ВИДНА — если есть проблемы с пуском, аккумуляторную батарею необходимо проверить. В это же время необходимо проверить систему зарядки и электрическую систему.

ПРОЗРАЧНЫЙ ИЛИ СВЕТЛО-ЖЕЛТЫЙ ЦВЕТ — это значит, что уровень жидкости ниже ареометра. Причиной может быть чрезмерная или слишком длительная зарядка, сломанный корпус, чрезмерное опрокидывание или нормальный износ аккумуляторной батареи. Аккумуляторная батарея в этом состоянии указывает на чрезмерную зарядку из-за неисправности системы зарядки. Поэтому, в случае трудностей с пуском, необходимо проверить как систему зарядки, так и электрическую систему. Если проблемы с пуском вызываны аккумуляторной батареей, замените ее.

Генератор прожил примерно столько же сколько и радиатор)))
Ехал на обед и загорелась лампочка акуумулятора на панели. Сразу настроение в ноль, останавливаюсь, смотрю ремень, с ним всё в порядке, фишка на месте… Выключаю все эл потребители даю газа, лампочка погасла. ОБД показывает зарядку около 13в. Приехал на работу, сразу к электрику. проверяем напряжение, зарядка при выключеных потребителях вялая, с включеными фарами начинает падать, включаю печку загорается лампа. Диагноз неутешителен… генератор приехал.
Опять же ставлю машину на прикол, в ближайшие выходные снимаю гену. По рекомендации (город у нас маленький) свозил генератор к чуть ли не единственному спецу, он прям не порадовал: колеектор сносился, помочь ни чем не смогу, меняй генератор… А цены на них очень негуманные.
Но я уже научен неоднократно, что верить такому нельзя. Разбираем с электриком генератор на работе, коллектор изношен, щетки тоже, остальное в норме (хотя там вроде из остального и нечему ломаться). Щетки купил в ближайшем магазине, коллектор взял от жигулей, думал подработаю и поставлю, но там слишком много гемора, заморачиваться не стал, но возможно при желании. Начал искать более похожий на родной.
Нашел на ОЗОНе, за 400р. один в один как родной, ждать надо было неделю, заказал. А ждать же долго))), и вечером на Авито нашел контрактный генератор в Челябинске, тут же созванился и купил его за небольшие деньги (2500р!). Он пришел через день. Тем же вечером я его поставил, всё заработало лампочки никакие не беспокоили. Хотя у этого генератора тоже виден был подношенный коллектор. В итоге с ремонтом своего можно было не спешить).
По получении запчасти на работе я собрал свой родной генератор, подшипники менять не стал. Вскрыл пыльники, промыл и набил новой смазки, они и до этого не шумели у меня, а теперь намного должно хватить.
Чтоб снять генератор, надо снять ремень и открутить 2 болта. также снять диффузор, иначе его не вытащить.
Для разбора генератора нужны головки под звездочку, съемник для подшипника, тиски и главное желание!
Да. когда менял радиатор, то вернул на место свой родной генератор. Шумов нету, заряд выдает отлично. При включении всех потребителей проседает до 13.6в-13.8в и сразу начинает набирать, потом держит 14.2в-14.6в, при привычном режиме работы (что по умолчанию у меня включено) выдает 14.3в-14.6в.
Цена вопроса 500р.
Делал долго)), а так реально в течении дня реанимировать его.
И да, контрактный генератор тоже потом восстановлю, не дай бог конечно пригодится, но с запасным всё же спокойнее)!

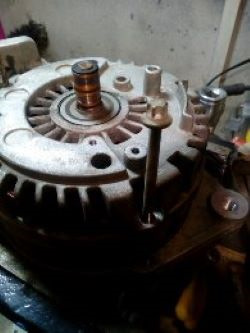

Номер коллектора для заказа — 136682 Cargo Кольцо генератора (коллектора)

Родные щетки. нижняя сточилась и сточила коллектор до пластика. Электрик ничего не сказал мне по этому поводу, а сам я хз почему так.

По вопросам в интернете, мне приговорили это реле. У меня переходная модель и надо её от рестайлинга, а стоит такое реле 15000р. Но это же не наш метод. Так вот. Щетки брал любые похожие по размеру. Если что при замене их, родные прихвачены на точечной сварке, я припаял их. Главное меняется без проблем.

В предыдущей записи www.drive2.ru/l/585534747963296280/
подробно изложил суть проблемы и метод выхода (в ходе моих раздумий) пришел к ремонту в домашних условиях.
Для ремонта на понадобятся :
1 теплый гараж с подъемником или ямой
2 подшипники 62022RS KOYO стоимость 174.00 руб.
63032RS KOYO стоимость 377.00 руб
Из за того что много материала по ремонту генератора, и раскиданы они по многим постам эпикаводов, что очень неудобно их всех читать и скомпоновать у себя в голове. Я решил многие вещи обьединить для удобства последователей и пошаговости действий. Для удобности свой пост разделю на 2 части

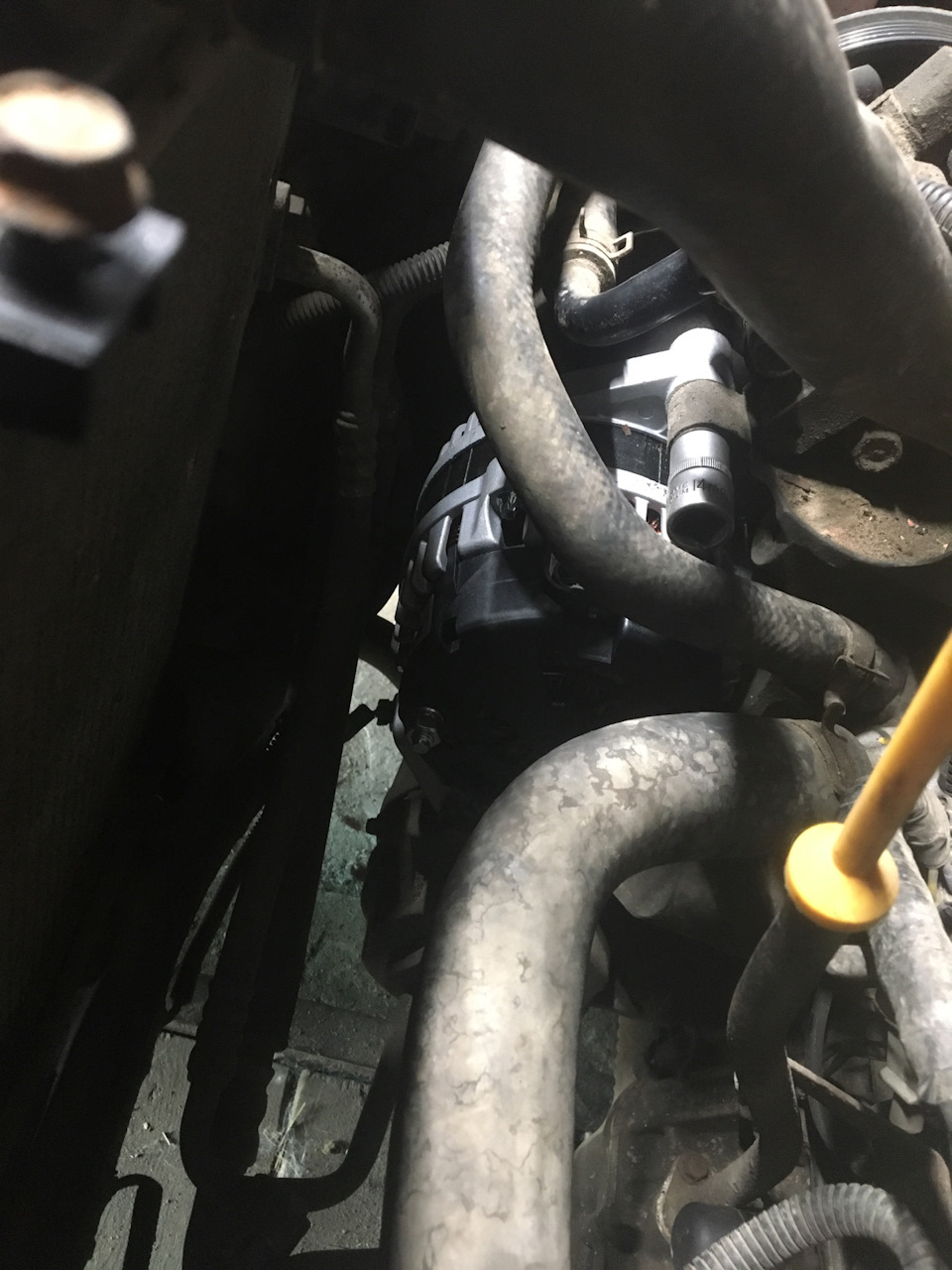

1 ЧАСТЬ — СНЯТИЕ ГЕНЕРАТОРА С АВТО

1) отсоединить клеммы с снять аккумулятор с авто! ОБЯЗАТЕЛЬНО. Не поленитесь снять аккум, так как он не даст сделать пункт 6.
2) Снять декоративную крышку закрывающую двигатель
3) снять воздухозаборник
4) снять защиту ( если имеется) и правый пластиковый защитный кожух)
5) скинуть приводной ремень
6) снять вентиляторы — для этого (4 болта на 10 ( 3 сверху, 1 снизу по центру), отсоединить 2 фишки лучше снизу)) вытаскивать смещая корпус вентиляторов по направлению в аккумулятору, поднять правый край чуток вверх и вытащить с подкапотки
7) снять фишку с генератора и раскрутить провод идущий от генератора
8) раскрутить болты крепящие генератор (нижний болт с гайкой—очень неудобные)
9) вытащить генератор по направлению к аккумулятору
ЧАСТЬ 2 — РАЗБОР ГЕНЕРАТОРА
1) Брызнуть на гайку шкифа генератора несколько капель ВД 40

2) Дальше работа на тисках
поджимаем генератор. Подходящей головкой (размеры ключей и головок не пишу умышленно так как на разных машин может размер отличаться) накинуть на гайку, вставить 6 гранный ключ в паз шкива. Затянуто с огромным усилием. Многие мучаются, НО данный метод работает на 100 %

удерживая вал трубой одетой на 6 гранный ключ, Газовым ключом срываем гайку с места, Но до конца гайку не раскручиваем

3) переворачиваем генератор, снимаем с 4 защелок пластиковую крышку
4) звездочкой Е 5 раскручиваем 3 гайки держащие регулятор напряжения и 1 обычную гайку на 8 держащую контакт, снимаем регулятор напряжения с щеточным узлом) но чуток мешает диодный мост
5) распаиваем 3 ножки диодного моста

Ну тут нужен хороший паяльник, очень перемудренное решение инженеров ( видимо на западе генераторы не ремонтируют, а сразу меняют, иначе сделали бы другую конструкцию

6) откручить звездочкой болты держащие диодный мост, снять его
7) оценить состояние щеточного узла и токосьемых колец (на автодоке 140 руб) Меняется спокойно. Щетки менятся методом подбора и конхознинга
8) поддеть и аккуратно снять с вала очень тонкой отверткой очень тоненькую шайбу, прикрывающую подшипник

9) перевернуть генератор и раскрутить гайку, снять шкиф и шайбу с вала генератора

10)перевернуть генератори раскрутить звездочкой ( размер не буду писать) 4 болта скрепляющие 3 части генератора ( передняя крышка, задняя крышка, роторная обмотка)

11) на небольшой высоте, удерживая переднюю крышку руками, постукивая по валу (со стороны передней крышки) резиновым молотком или через брусок обычным молотком, (НО НЕ В КОЕМ СЛУЧАЕ ПРОСТО СТУЧАТЬ МОЛОТКОМ по валу, так вал можно легко повредить и потом?_?-? ну тут один мат только и будет) располовиниваем генератор .

12) за передней крышкой на валу сидит шайба и крыльчатка. шайбе все равно какой стороной

а крыльчатка имеет специальный выступ на задней части, прилегающей к плоскости пластины якоря, имеющую выемку под паз

13) в передней крышке подшипник завальцован. Тут нужен пресс, что бы аккуратно выдавить старый подшипник и запрессовать новый

бить кувалдой не советую, так как можно сломать саму крышку и тут опять только матерные слова приходят в голову
14) Задняя крышка тоже акуратно снимается с вала .
Подшипник остается на вале.

15) Поддеть тонкой отверткой и аккуратно снять колпак с подшипника

16) стягиваем подшипник съемником

.
Без съемника делать тут нечего так как нижняя часть находится в неподвижной крыльчатке и подобраться туда можно либо съемником, либо болгаркой.
17) Новый подшипник запрессовываем через подходящий размер удлинителя, трубы и тд

Ну вроде всё, ничего не забыл, что забыл и вспомню, то подправлю.или может быть меня подправят, если я неправ или что то утаил.
Сборку генератора производим в обратной последовательности.
Установка на авто так же в обратной последовательности
Заводим авто, проверяем тестером.

НО, , , В МОЕМ СЛУЧАЕ ЛЯЗГ (ЗВОН-СВЕРЧОК) остался на своем месте и в своем режиме. Но об этом в части 3

Совет ! многие пишут, что типо я сейчас это дело за час поменяю. ХРЕНУШКИ ВАМ. У меня ушло 2 вечера при наличии всего необходимого инвентаря и приспособлений. Еще и сломался съемник подшипников. Это вам не чепырка ( ВАЗ 2114), генератор который можно действительно за час на коленке перебрать. Если у Вас нет гаража или приспособлений-инвентаря, то как говорится » не надо ЛЯ-ЛЯ!» уважаемые авторы таких постов про ремонт генератора шевроле эпика !

Всем привет други😀 променял я таки этот генератор. Взял фирмы СТАРТ ВОЛЬТ. Все прошло «почти» гладко не считая того что я задолбался ставить на место ремень. Натяжителя ослабленного хватало прям в притирочку. Зарядка появилась. Все огонь. Но! Все таки очень очень тускло горит индикатор ! и знак акб. При поднятии ручника они оба просто загораются, но зарядка идёт. Косяк я думаю не мой имхо в проводку я не лезу. Китайское реле регулятор?
