Эпизод 6. Ремонт зеркала заднего вида

Всем привет.
Многие владельцы Mercedes W124 сталкиваются с проблемой обламывания ручки механической регулировки левого зеркала заднего вида. Поискав в Новосибирске контрактное зеркало в сборе, удалось купить ручку отдельно и отдельно само зеркало. Обошлось мне это в 500 руб.
Начинаем снимать.
Тянем на себя защитный кожух зеркала в салоне, видим три винта. Откручиваем крестовой отверткой, стараясь не уронить под обшивку двери.
Отсоединяем разъём подогрева, снаружи двери снимаем зеркало.
Несём всё домой. Надо сказать, что у меня внутри было много грязи и не мешало бы сначала всё как следует промыть и высушить. Я этого не сделал, в результате поплатился грязной поверхностью рабочего места.
Первым делом снимаем треугольную резиновую прокладку, тут есть нюанс. Необходимо разобрать разъём обогрева. Там всё просто. Шилом отгибаем фиксатор контактов и вытягиваем сами контакты из корпуса.

Эпизод 6. Ремонт зеркала заднего вида

Вытягиваем провода из прокладки.
Теперь, самое интересное. Нам надо снять лобовой кожух с корпуса. Тут придётся попариться. Вот так выглядят защёлки кожуха. Я отгибал их со стороны резиновой накладки тонкой отверткой. Пластиковая полоса снимается вместе с кожухом. Ни в коем случае не тяните её в сторону на излом. 100% сломаете.

Эпизод 6. Ремонт зеркала заднего вида

Снимаем резиновую накладку (буфер). У меня она оказалась вся потресканная. Отсоединяем все петли с зацепов и продвигаем через всё зеркало. Через силуминовое основание снять не получится.
Теперь необходимо разобрать механизм регулировки зеркала. Сначала откручиваем подпружиненный винт, крепящий шарик ручки

Эпизод 6. Ремонт зеркала заднего вида

Раздвигая П-образную скобу, вытаскиваем весь шарнирный механизм.

Эпизод 6. Ремонт зеркала заднего вида

У меня шарниры вращались очень туго и я принял решение разобрать их и переделать. Для этого я высверлил сверлом на 2,5мм оси шарниров. Не обошлось без напильника и вот результат

Эпизод 6. Ремонт зеркала заднего вида

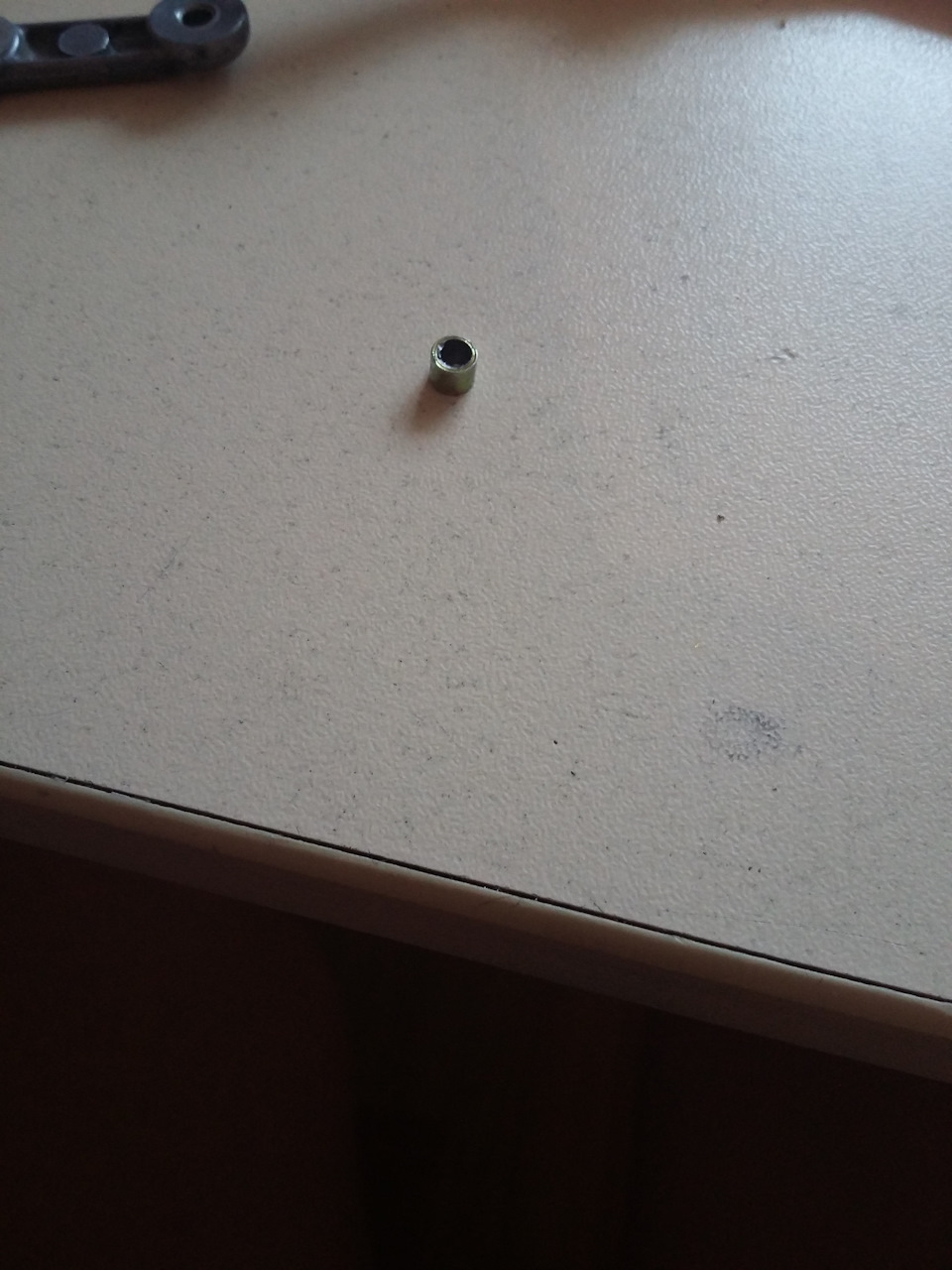

Внутри были ещё стальные втулки. Внешний диаметр 4 мм, внутренний 3 мм. Длина первой втулки 3,5 мм, второй втулки — 6 мм. Но при сверлении они пришли в негодность.

Эпизод 6. Ремонт зеркала заднего вида

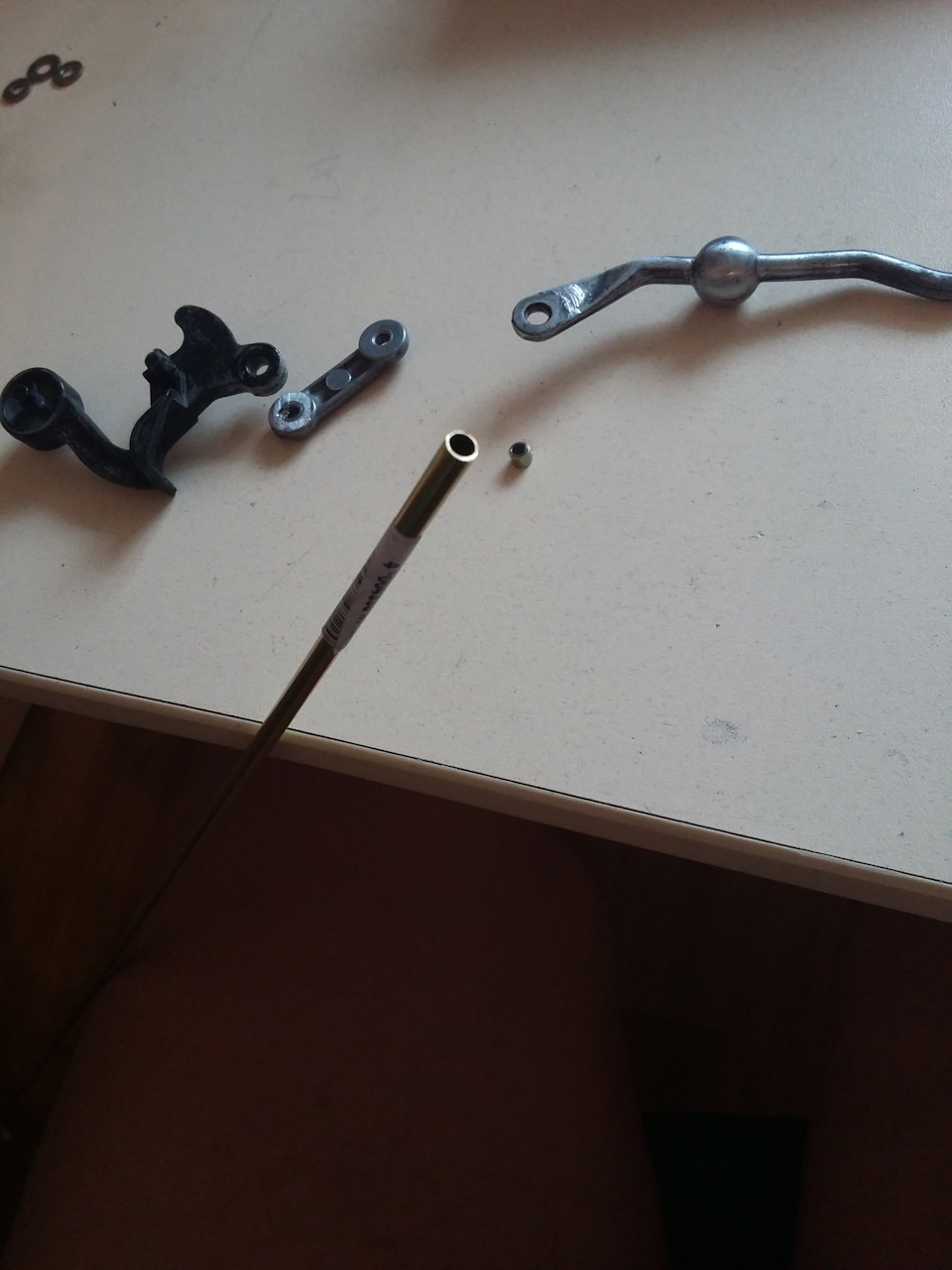

Я решил искать замену. Случайно обнаружил в Леруа Мерлен латунную трубку диаметром 4 мм. То, что нужно и стоит недорого.

Эпизод 6. Ремонт зеркала заднего вида

Ножовкой отрезал втулки нужной длины.

Эпизод 6. Ремонт зеркала заднего вида

В том же супермаркете купил самоконтрящие гайки М3 и винты М3*16мм. Всё собрал, предварительно смазав силиконовой смазкой.

Эпизод 6. Ремонт зеркала заднего вида

Надо сказать, что нужно также обслужить П-образную скобу, на которой держится весь шарнирный механизм. Эта скоба должна свободно вращаться. Я также смазал её смазкой.

Собираем зеркало в обратной последовательности. Защёлкиваем шарнирный механизм в П-образной скобе. Ставим прижим на шарик рукоятки и крепим подпружиненным винтом сзади. Устанавливаем зеркальный элемент, предварительно смазав его трущиеся части, в том числе и центральный шарик. Проверяем работоспособность механизма. Одеваем резиновую прокладку (буфер), не забываем зацепить все её петли.
Одеваем пластиковую лобовину. Продев провода, ставим на место резиновый треугольник. Ещё раз проверяем работу механизма. Ставим зеркало на место. Тут всё в обратной последовательности.

Доброго дня. Кто сталкивался с разборкой правого зеркала, подскажите как оно разбирается?

Mercedes Benz 230 E (124.023), 91 г., KE Jetronic
WDB1240231B424978
M 102.982, 4МКПП
Распределитель Bosch — 0 438 101 026
ЭГД Bosch — 2 437 020 007
Потенциометр Bosch — 3 437 224 035
Расходомер Bosch — 0 438 121 043

#2 ОФФЛАЙН tolstun66

Нужно сначала поддеть среднюю (боковую) пластину соеденяющую переднюю и заднюю части зеркала, тонкой отверткой снизу или сверху. Со стороны ближней к машине. И тянуть, если зеркало положить , то в сторону от зеркала. Ну а там уже все видно. Снимать петли с защелок рассоединять половинки. При сборке зеркала сначала одеваем соединительную среднюю (боковую) часть, а затем соединяем, защелкивая половинки.

MB W124 M102982 230E 4-МКПП/716217 136л.с. 22/04/1986г

#3 СЕЙЧАС НА ФОРУМЕ Леонидыч

Запчасти и ремонт.

эээ как бы есть нюанс, средняя часть имеет язычёк который если просто поддевать отвёрткой ломается
короче лучше раз увидеть
сфоткаю покажу

W124- 200D OМ601 -1992 был первым.

W124- E250D-1995 верный и безотказный друг.

W140- CL500-1998 любимая игрушка.
Ремонт/запчасти — телефон для связи 89OЗ7O8Ч2ОО

#4 ОФФЛАЙН smotrov

tolstun66, спасибо за помощь. Разобрал и вот что увидел.
Как дальше поступить?

#5 ОФФЛАЙН tolstun66

Что нужно получить в конечном итоге? Если снять электропривод, то нужно открутить болтик под+. Провод привода нужно прокрутить на 90* и вытащить. В какую сторону прокрутить надо смотреть по месту. Он в одну сторону прокручивается, в другую нет. С зеркального элемента штекер, просто стягивается

MB W124 M102982 230E 4-МКПП/716217 136л.с. 22/04/1986г

#6 ОФФЛАЙН smotrov

нужно в итоге получить рабочее зеркало. Оно у меня регулировалось вверх-виз, а по сторонам не регулировалось. Как я понимаю надо закрепить зеркало на электроприводе

#7 ОФФЛАЙН tolstun66

Проверьте сначала работает ли привод во всех направлениях. На зеркальном элементе с тыльной стороны видно куда и что должно входить. Крепится зеркало надавливанием на него, но без фанатизма. По очереди каждое крепление, в итоге должен быть слышен легкий щелчек каждого крепления. Для того чтобы легче входило и потом легче поворачивалось, надо смазать.

MB W124 M102982 230E 4-МКПП/716217 136л.с. 22/04/1986г

#8 ОФФЛАЙН smotrov

#9 ОФФЛАЙН smotrov

Проверил, всё работает. Зеркало закрепил теперь во все стороны двигается.
А как быть с крестообразным креплением? помоему оно не защелкнулось

#10 ОФФЛАЙН tolstun66

Нужно посмотреть, по какой причине не защелкивается. Либо нужно чуть сильнее придавить, но осторожно. Либо сами защелки нагреть зажигалкой, только тоже, очень осторожно и слегка подогнуть. Или может не попадать, там приходится повыделываться. Но не спеша, все должно получиться.

MB W124 M102982 230E 4-МКПП/716217 136л.с. 22/04/1986г

#11 ОФФЛАЙН Franky

Доброго времени суток! А можете сфоткать, пжлст, заднюю часть самого зеркального элемента(стекла) правого, а то заказал его — привезли, только подозрительно пусто посередине, видать отломали.

w124 m102 2.3 АКПП

#12 ОФФЛАЙН tolstun66

Эпизод 6. Ремонт зеркала заднего вида

Там сзади и нет ничего. должны торчать защипы под крестообразный поводок, и толкатели эл. привода. На фото крестообразная деталь заколхоженна. Крестообразный поводок должен входить в защипы и выходить. На фото выходы запаяны. Сама крестообразная деталь поставляется отдельно.

MB W124 M102982 230E 4-МКПП/716217 136л.с. 22/04/1986г

#13 ОФФЛАЙН Franky

Эпизод 6. Ремонт зеркала заднего вида

Там сзади и нет ничего. должны торчать защипы под крестообразный поводок, и толкатели эл. привода. На фото крестообразная деталь заколхоженна. Крестообразный поводок должен входить в защипы и выходить. На фото выходы запаяны. Сама крестообразная деталь поставляется отдельно.

Спасибо, в моем случае, нет ничего означает, что сзади имеется отверстие, диаметром с длину крестообразной части))) и нету фиксаторов под нее. Надо менять)

w124 m102 2.3 АКПП

#14 ОФФЛАЙН domovoy27

Нужно сначала поддеть среднюю (боковую) пластину соеденяющую переднюю и заднюю части зеркала, тонкой отверткой снизу или сверху. Со стороны ближней к машине. И тянуть, если зеркало положить , то в сторону от зеркала. Ну а там уже все видно. Снимать петли с защелок рассоединять половинки. При сборке зеркала сначала одеваем соединительную среднюю (боковую) часть, а затем соединяем, защелкивая половинки.
