Сразу оговорюсь что данный девайс не является полноценным, т.к. не умеет работать в паре с мозгами управления двигателем, ему чужды такие понятия как: вывод ошибок, диагностика. Компьютер является универсальным для впрысковых бензиновых двигателей, и как следствие лишен заточенности под определенный двигатель, о чем, кстати, упоминает и сами разработчики: www.carset.ru
Итак первое с чем надо определиться, это какую модификацию вы возьмете. для нашего Спортажа готовых нет. Но ведь комп универсален 🙂 Тогда дерзаем!
Я остановился на варианте, предлагаемым для Митсубиси Лансер.
Вот так всё выглядит при доставке:
еще дополнительно можно выносной температурный датчик, я не стал разоряться на 10 Евто! за Приблуду, которая по паспорту обещает текущую температуру с точностью +/- 3 градуса. ИМХО китайский ширпотреб дешевле и точнее.
Дальше снимаем лицевую панель центральной консоли. И разбираем её, выкручивая 4 самореза по краям, для снятия заглушки места для часов, я на всякий случай снял кнопки тоже, чтобы не мешались.
дальше очень аккуратно, наш девиз: семь раз отмерь, а потом подумай, стоит ли 🙂 вырезаем и расширяем надфилем место под БК. На самом компьютере, крепежные пластины, расположенные по бокам лицевой панели, выгибаем и делаем их плоскими, не бойтесь — они сделаны из мягкого тонкого пластика (на них и будет опираться БК). Для облегчения монтирования, рекомендую острые углы текстолитовой платы скосить напильником, особенно под кнопками «+» и «-«. только не увлекайтесь до дорожек.
Вот так должна выглядеть панель из-под кнопки, после нашей операции.
и аккуратно с верху заводим в неё БК.
и устанавливаем плату с внопками на место.
Теперь, чтобы не тянуть провода к замку к контакту «АСС», мы подпояемся прямо к разъёму от центральной панели. Благо исковые точки питания на нем присутствуют, смотрите фото, да и на самой плате, в месте впайки разъема, все ножки подписаны. Черный — земля, красный +12В.
За ненадобностью провода и разъем от температурного датчика — я отрезал, если же вам он нужен, то разъем следует разобрать (обыкновенный от телефонной евророзетки) распрямив контакты и потянув за провод. только не забудьте написать где какой. Это необходимо, дабы не сверлить огромное отверстие под этот разъем, чтобы вывести провод наружу. Потом всё соберете.
И так просверлив в крышке от кнопок небольшое отверстие, выводим оставшиеся провода наружу, укорачиваем на внутренней стороне крыши штырек, чтобы закрыть её на месте, на саморезы.
Еще одна очень ответственная процедура, срезание лишнего материала с отверстия под наш БК на центральной лицевой панели. Срезать надо ровно столько, на сколько вставленный БК выступает из блока кнопок. Я срезал побольше и приклеил резиновую прокладку.
Всё, теперь собираем обратно, у меня получилось вот так:
Ну теперь осталось только поставить панель на место, предварительно подключив провода датчика скорости и сигнала форсунок. На автомобиле нужно добраться до приборной панели и снять её, открутив 4 самореза. Выдвинуть её немного на себя, нужный нам разъем справа вверху (если держать приборку лицом к себе). По спецификации это разъем «А». Нам нужна вторая или третья ножка. На фото отмечена вторая:
Теперь при помощи специальной защёлки (входит в комплект) подключаемся к этому проводу.
Примерно так. Остался провод сигнала с форсунки. Я сначала хотел подрубаться к мозгам, но, изучив проблему детально, отказался от этого варианта. Не захотелось мне разрезать хорошо залитый и замотанный, толстый жгут, что идет к разъему. Решил подключиться непосредственно к форсунке 4-ого цилиндра. Для удобства снял впускную трубу, что идёт к заслонкам. Как это делается, описано в статье замене свечей.
У всех форсунок есть один общий провод, он зеленого цвета, и нам не нужен. А вот второй провод, он у всех разный, но с черной полосой, этот наш. К нему и надо подключать белый провод.
Подрубаемся при помощи такой же защелки, и для надежности можно проверить тестером.
Ну вот, теперь надо всё установить на место и в путь, калибровать свою установленную умную аппаратуру 🙂
Администратор сайта благодарит за написание данной статьи и фотоотчет — Костю aka kostetik. (статья от 2006г.)
Решил установить такую полезную вещь, как маршрутный компьютер.
Главное, по предыдущему опыту владения ВАЗ-2115, он позволяет выявлять причины загорания лампы Check Engine, какие-то неполадки устранять самостоятельно, а так же более точно контролировать скорость автомобиля и прочие параметры.
Приобрести решил модель Multitronics TC740. На сайте производителя www.multitronics.ru/catal…rtovye_kompyutery/tc_740/ данная модель стоит 6090р., с рук б/у за 3000р. в отличном состоянии, но без внешнего датчика температуры. Ну да ладно, наш автомобиль показывает и внешнюю и наружную, а разница в цене в 2 раза.
Единственное приемлемое место для Multitronics-а мне показалось на торпедо у стойки слева — других мест, чтобы показания были наглядными и ничему не закрывало обзор я так и не нашел.
Режим «Виртуальный замок зажигания» (показания появляются только после запуска двигателя) мне не понравился. Для появления показания на приборе при положении ключа в замке зажигания в положении «On» и «Start» кинуть проводок на клемму замка зажигания M13-6 (синий провод).
Также решил кинуть провода непосредственно на контакты диагностического разъема, т.е. использовать для подключения не соединительный шлейф с разъемом OBD-2. А сам разъем оставить свободным, мало ли что…
А для подключения маршрутного компьютера использовал, идущий в комплекте «переходник для подключения в универсальном режиме».
Поездка Иваново — Нижний Новгород — Сокольское — Иваново позволила откалибровать скорость и расход топлива.
При стандартной резине 215/65R16 показания одометра по сравнению с показаниями GPS-приемника не превышают 1%. А вот с расходом топлива… ощущение что подвирает — если при движении без кондиционера расход на трассе 8л/100км, то при включении кондиционера показания подскакивают до 10-11л/100км. Расход на холостых оборотах так же высоковат — около 1,4-1,5л/час.
Ладно будем наблюдать…
Длина самой поездки составила 737км, общий расход за поездку с Нижегородскими пробками около 48,5л, ну может чуть больше — тяжело заливать соляру, пенится. Соответственно на сотню 6,6л/100км (бортовой компьютер KIA показал 6,7-6,8л/100км, т.е. подозреваю что немного недолил в бак). По трассе с нашими дорогами скорость держал 80-100км/час, старался нигде не нарушать.
В целом девайсом доволен, но вот за расходом топлива будем наблюдать.
Car parts
KIA Sportage 2006, engine Diesel 2.0 liter., 112 h. p., AWD drive, Manual — electronics
Comments 9
Добрый вечер! Можете подсказать как правильно подключить. Какие провода и откуда, т.к. через ОБД 2 у меня компьютер данные не считывает. Спасибо!
Чтобы оставить свободным разъем OBD-2 под рулем решил использовать колодку, что на фото — идет в комплекте с мультитрониксом.
Главное подключить 3 провода:
1) GND (черный) — на металл кузова авто, или 4 (черный) или 5 (черный с оранж полосой) контакт разъема OBD-2;
2) K-лин (белый) — подпаялся ко 2-му контакту разъема OBD-2 (коричневый с оранжевой полосой);
3) + АКБ (оранжевый) — 9 (белый) контакт OBD-2.
При таком включение компьютер работает, но надо выставлять в его настройках виртуальный замок зажигания, мне такой режим не нравился (компьютер оживал только после пуска двигателя и экран отключался спустя какое-то время после глушения), я перерезал внутри колодки дорожку «к форсунке» и, вызвонив провода, поставил перемычку, что запускает компьютер от замка зажигания.
Соответственно четвертый белый провод кинул синий провод замка зажигания. В настройках выставил «реальный замок зажигания». После это компьютер запускался при включении зажигания до пуска и гаснет через несколько секунд после глушения.
Самое подходящее место для мультика. У меня тоже там стоит.
А у нас наружняя температура куда выходится в штате? На БК? Что-то или я не нашел или она у меня не отображается. У меня бортового нет. Просто суточный пробег показывает и все. Ну и часы.
Решил установить такую полезную вещь, как маршрутный компьютер.
Главное, по предыдущему опыту владения ВАЗ-2115, он позволяет выявлять причины загорания лампы Check Engine, какие-то неполадки устранять самостоятельно, а так же более точно контролировать скорость автомобиля и прочие параметры.
Приобрести решил модель Multitronics TC740. На сайте производителя www.multitronics.ru/catal…rtovye_kompyutery/tc_740/ данная модель стоит 6090р., с рук б/у за 3000р. в отличном состоянии, но без внешнего датчика температуры. Ну да ладно, наш автомобиль показывает и внешнюю и наружную, а разница в цене в 2 раза.
Единственное приемлемое место для Multitronics-а мне показалось на торпедо у стойки слева — других мест, чтобы показания были наглядными и ничему не закрывало обзор я так и не нашел.
Режим «Виртуальный замок зажигания» (показания появляются только после запуска двигателя) мне не понравился. Для появления показания на приборе при положении ключа в замке зажигания в положении «On» и «Start» кинуть проводок на клемму замка зажигания M13-6 (синий провод).
Также решил кинуть провода непосредственно на контакты диагностического разъема, т.е. использовать для подключения не соединительный шлейф с разъемом OBD-2. А сам разъем оставить свободным, мало ли что…
А для подключения маршрутного компьютера использовал, идущий в комплекте «переходник для подключения в универсальном режиме».
Поездка Иваново — Нижний Новгород — Сокольское — Иваново позволила откалибровать скорость и расход топлива.
При стандартной резине 215/65R16 показания одометра по сравнению с показаниями GPS-приемника не превышают 1%. А вот с расходом топлива… ощущение что подвирает — если при движении без кондиционера расход на трассе 8л/100км, то при включении кондиционера показания подскакивают до 10-11л/100км. Расход на холостых оборотах так же высоковат — около 1,4-1,5л/час.
Ладно будем наблюдать…
Длина самой поездки составила 737км, общий расход за поездку с Нижегородскими пробками около 48,5л, ну может чуть больше — тяжело заливать соляру, пенится. Соответственно на сотню 6,6л/100км (бортовой компьютер KIA показал 6,7-6,8л/100км, т.е. подозреваю что немного недолил в бак). По трассе с нашими дорогами скорость держал 80-100км/час, старался нигде не нарушать.
В целом девайсом доволен, но вот за расходом топлива будем наблюдать.
Запчасти
KIA Sportage 2006, двигатель дизельный 2.0 л., 112 л. с., полный привод, механическая коробка передач — электроника
Машины в продаже
Kia Sportage, 2008
Kia Sportage, 2010
Kia Sportage, 2010
Kia Sportage, 2010
Комментарии 9
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
Добрый вечер! Можете подсказать как правильно подключить. Какие провода и откуда, т.к. через ОБД 2 у меня компьютер данные не считывает. Спасибо!
Чтобы оставить свободным разъем OBD-2 под рулем решил использовать колодку, что на фото — идет в комплекте с мультитрониксом.
Главное подключить 3 провода:
1) GND (черный) — на металл кузова авто, или 4 (черный) или 5 (черный с оранж полосой) контакт разъема OBD-2;
2) K-лин (белый) — подпаялся ко 2-му контакту разъема OBD-2 (коричневый с оранжевой полосой);
3) + АКБ (оранжевый) — 9 (белый) контакт OBD-2.
При таком включение компьютер работает, но надо выставлять в его настройках виртуальный замок зажигания, мне такой режим не нравился (компьютер оживал только после пуска двигателя и экран отключался спустя какое-то время после глушения), я перерезал внутри колодки дорожку «к форсунке» и, вызвонив провода, поставил перемычку, что запускает компьютер от замка зажигания.
Соответственно четвертый белый провод кинул синий провод замка зажигания. В настройках выставил «реальный замок зажигания». После это компьютер запускался при включении зажигания до пуска и гаснет через несколько секунд после глушения.
Самое подходящее место для мультика. У меня тоже там стоит.
А у нас наружняя температура куда выходится в штате? На БК? Что-то или я не нашел или она у меня не отображается. У меня бортового нет. Просто суточный пробег показывает и все. Ну и часы.
После Предыдущего поста по корректировке одометров от одного нашего собрата возник вопрос: » А можно ли с помощью программатора CH431A открыть скрытые функции штатного БК?». Для особо ленивых сразу скажу — можно!)
Честно говоря подобным вопросом я был озадачен, т.к. в моей практике это не встречалось, да и не ожидал я что старые корейцы подобным промышляют, ведь в то время когда наши авто проектировались, манагеры еще под стол пешком ходили. Более того моя штатная приборка рестайловая была полноценная, и ныне установленная дорестайловая обладала точно таким же функционалом единственной кнопки. Бегло изучив вопрос — стало ясно, что такая проблема есть. На праздниках наконец-то появилось свободное время, и после отдыха с семьей, приступил к решению. Обзвонил всех постоянных клиентов и, таки, нашел что нужно. У одного нашлась приборка рестайла с полноценным БК, поинтересовался можно ли одолжить на время приборку для экспериментов, вопросов не возникло, тк на праздники авто стояло. А вот найти «убогую» приборку оказалось трудновато, всю санта-барбару рассказывать не буду, но суть в том, что у незнакомого мне человека в приборке приговорили к смерти стрелку тахометра и спидометра, он купил б/у приборку на разборке, и все бы ничего, но пробег неудобный, и БК убогий, так и ездил грустный)) Предложил ему свои услуги, и возник вопрос:
И так поехали…
Приборка полноценная обладает следующим функционалом(все функции обнуляемые естессно): 1-пройденное расстояние; 2-средний расход топлива на 100км; 3-Счетчик моточасов; 4-рассчетное расстояние до заправки.

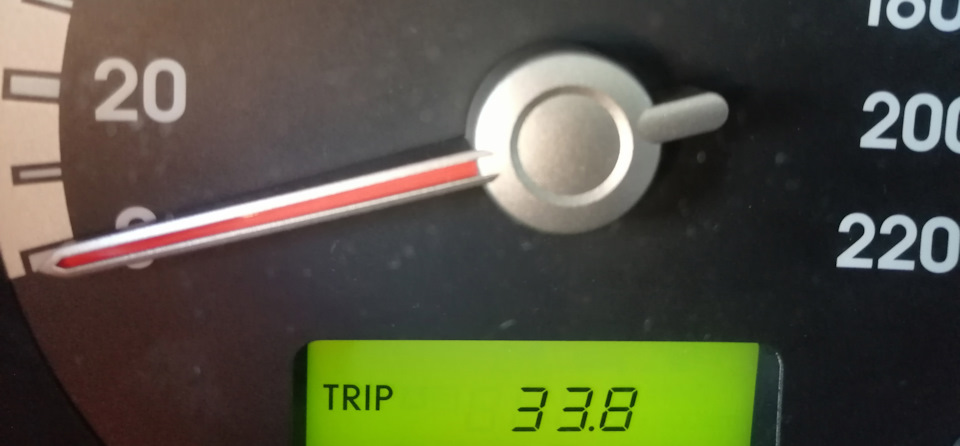

Изначально был только суточный пробег A и B, а хотелось больше функций. Под мой взор попалась статья одноклубника, из-за чего я и загорелся идеей активации функций бортового компьютера.
Приобрёл программатор СН341А. Снял приборную панель, разобрал, выпаял чип с маркировкой «93S56», припаял чип к программатору. Подключив к ПК снял родной дамп, чтобы был на всякий случай. Залил дамп с активированными функциями (спасибо brazzi-mgn за инструкцию и дамп на дорестайлинг) предварительно скопировав из родного дампа показатели пробега и вставив в предоставленный. Собрал всё обратно и вот он результат:
Все показатели исправно работают, каких либо проблем не наблюдается.
P.S. Давненько легла стрелка температуры двигателя, а раз уж полез активировать БК решил заодно глянуть, что с ней. Пробовал реанимировать стрелку по вот этой статье, но без результата. Конечно посмотреть температуру можно и через адаптер, но хотелось, чтобы всё работало штатно. Может кто знает можно ли приобрести отдельно привод стрелки? Или только покупать приборку с разборки и снимать оттуда, чего не очень хотелось бы.
P.P.S. Стрелку починил. Если кому надо, то моторчик стрелки брал вот —>ТУТ
Доброго времени суток !
Лежа вечером на диване, мониторя Авито наткнулся на Бортовой компьютер Multitronics VC731 по смешной цене в 1500 рублей, единственное не было крепежа от него . Цена у официалов сейчас 7 980 руб., можно найти чуть дешевле в магазинах, порядка 7000 рублей . Данную продукцию использует отец на своей Шниве, я уже ставил на прошлую машину Бортовой компьютер Multitronics X150 Правда моделька другая, но тоже досталась по халяве ))) Почему бы и Кабана не порадовать такой штукой? Списываюсь с продавцом, сторговав еще сотню на отсутствие крепежа поехал за ним в соседний дом😁😁😁. Да да именно в соседний дом . Подключили это дело для проверки в разъем OBD и он включился, но показал только напряжение в сети, ну да ладно — разберемся .
Кстати характеристики можно почитать ЗДЕСЬ что бы не плодить лишнюю информацию . Тащим эту приблуду домой и подключаем к компу . Обновляем ПО . Кстати ПО так же можно скачать на официальном сайте абсолютно бесплатно ! Несем в машину и и и и … хрен там …
Лезем дальше настраивать … Спасибо grizly71 Александру за онлайн подсказки !Хотя немного отличались настройки .
Несем опять в машину …
Немного пошаманив с настройками оно заработало !
Два дня мониторя интернет я толком не нашел ни каких отчетов по настройке ! Да еще и на ДИЗЕЛЬ Дорестайл (или как любят называть первый рестайл ) 2008 год . у всех легко и просто, воткнул и поехал !
Так вот, выкладываю свои настройки, мало ли кто еще будет ставить себе подобный .
Раз уже все настроил — несем очередной раз домой и снова подключаем к компу . Зачем ? Да все просто . Компания Multitronics дает возможность настроить иконки в той последовательности в которой они нам нужны и выбрать именно те параметры для отображения что нам надо .
Выводим только те иконки что нам интересны, и получаем можно следить за определенными параметрами которые интересны .Ни какой лишней информации … Но надо делать поправки на скорость и расход что бы более менее точно показывало . На наших спортажах нет как таковой КАН линии а мозги считают расход топлива очень усреднено. Но я думаю в ходе эксплуатации допилю настройки под себя . Временно приклеил на двухсторонний скотч под лобовое стекло .
Очень не хватало привычной информации на панели приборов. Почитав на форумах многие ставят бортовые компьютеры Multitronics. Плюс у них очевиден, это подключение в разъем диагностики, без всяких дополнительных махинаций. Только не устраивали габариты и цена. Не хочу сделать из салона, салон самолета с экранчиками и всякой приблудой на панели, ну по крайней мере по максимуму разместить гаджет в штатном месте. И вот наткнулся на данную модель. Что понравилось это габарит, очень маленький размер кнопки( к стати в комплекте идут их две), подсветка совпадает с штатной подсветкой ну и цена конечно. Где ставить определился как-то сразу. В моей комплектации вместо колесика подсветки панели стояла заглушка. Решил в это место и установить. Когда демонтировал общую панельку и сняв кнопку 4wd, обнаружил в задней части панели разъем для подключения к колесику яркости. С начало была мысль купить панель с колесом яркости и добавить эту функцию, а потом подумал, что это мне не к чему. Это место очень подходит для ПК. Когда сидишь за рулем все отлично видно. Из функционала этого ПК мне на самом деле много не нужно хотел получать инфу о температуре двигателя, напряжение сети, ошибках и возможности их сбросить, мгновенный расход. А иные возможности мне ни к чему. Подключив он сразу определился. Из минусов хочу отметит, это конечно удобство пользование. Жесть как есть. Надо тыкать эти кнопки, то правая, то левая, то нажать, короче толком даже и не помню. Хорошо, что то что нужно мне находится в одном меню. Ну а плюс очевиден, особенно зимой, теперь как человек вижу когда прогрелся двигатель и можно ехать. В принципе доволен покупкой.
