Ремонт и небольшая модернизация системы охлаждения двигателя

В автомобиле «ВАЗ-2114» применена скрытая схема охлаждения двигателя с инжектором. Она отличается повышенной сложностью и включает в себя 28 элементов. Традиционно сборка системы охлаждения этого автомобиля не отличается высоким качеством. Поэтому на протяжении всего периода эксплуатации она требует постоянного наблюдения, регулярного обслуживания и ремонта. В связи с этим многих владельцев этого автомобиля интересуют нюансы, связанные с самостоятельным обслуживанием, ремонтом и эксплуатацией системы охлаждения, среди которых чаще других встречаются вопросы:

1. 1. Как правильно осуществить замену охлаждающей смеси?
2. 2. Как промыть систему охлаждения?
3. 3. Как выгнать воздух из системы охлаждения «ВАЗ-2114»?
4. 4. Как правильно заменить патрубки системы охлаждения?

Коротко об автомобиле

Хэтчбек «ВАЗ-2114»- достаточно популярный автомобиль, который до сих пор можно встретить как на отечественных дорогах, так и на дорогах всего постсоветского пространства. Он выпускался на ОАО «АвтоВАЗ» с 2003 по 2013 год и представлял собой один из вариантов рестайлинговой серии семейства автомобилей «Самара-2» (ВАЗ-21093).

За время серийного производства на нем устанавливали различные двигатели с однотипными системами охлаждения, которые работают по принципу внутреннего теплообмена с помощью специальной охлаждающей смеси типа «Тосол».

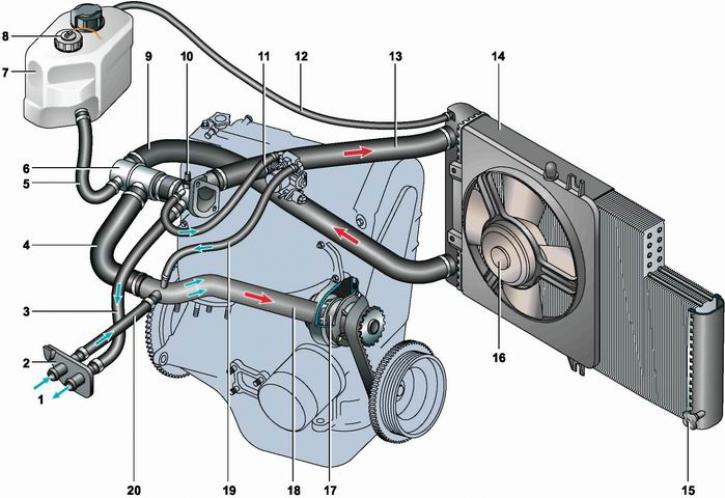

Схема системы охлаждения

Техническое обслуживание

Регулярное техническое обслуживание системы охлаждения сводится к проверке уровня охлаждающей смеси в расширительном бачке и контролю ее цвета. Рекомендуется производить проверку перед каждым выездом или, в крайнем случае, регулярно каждые 500 — 600 км пробега.

Уровень охлаждающей смеси в бачке должен постоянно превышать минимальный уровень на 2…3 см. Проверку уровня и доливание жидкости необходимо проводить только на холодном двигателе. Смесь, предназначенная для доливки, должна быть того же вида, что и жидкость, залитая в систему. Смешивать различные виды не рекомендуется.

ВАЖНО! В случае аварийной ситуации можно долить в жидкость чистую воду, однако охлаждающая способность смеси при этом ухудшается, а наличие воды способствует появлению коррозии на металлических деталях. Кроме того зимой разбавленная смесь может замерзнуть и вывести из строя как радиатор, так и двигатель. Поэтому разбавленную водой охлаждающую смесь необходимо как можно скорее слить и, после ремонта и промывки системы, заполнить ее рекомендуемой охлаждающей жидкостью.

Промывка системы и замена охлаждающей жидкости

Ремонт, связанный с заменой охлаждающей жидкости на автомобиле «ВАЗ-2114» проводят, если:

• изменился цвет смеси в расширительном бачке. Обычно это происходит после 20 — 40 тысяч км пробега;
• проводился ремонт, потребовавший полного слива смеси.

В общем случае замену охлаждающей жидкости проводят в следующем порядке:

1. 1. Полностью сливают охлаждающий раствор. Для этого нужно открыть все пробки и краники, а также снять крышки радиатора и расширительного бачка. Сливают смесь только после того, как двигатель остыл (В горячем двигателе температура раствора может быть более 100 градусов Цельсия).
2. 2. Промывают охлаждающую систему дистиллированной или чистой водой. Начинают процедуру промывки после того, как стечет вся старая смесь. Промывать блок двигателя и радиатор рекомендуется теплой водой. В противном случае рекомендуют, залив холодную воду, прогреть двигатель, а затем слить воду. По цвету воды определяют, насколько загрязнена система и повторяют процесс промывки пока вытекающая вода не станет чистой. Только после этого приступают к замене смеси.
3. 3. Заливают в систему новый охлаждающий раствор, предварительно перекрыв все пробки и краники. Вливают жидкость в бачок тонкой струйкой до достижения предельной отметки. Наличие воздушных пробок не допускается. Затем крышки расширительного бачка и радиатора закрывают. Для того, чтобы предотвратить высыхание резиновых патрубков, их нужно смазать силиконовой смазкой.
4. 4. Запускают двигатель и дают ему поработать на холостом ходу до тех пор, пока не включится вентилятор радиатора печки. После этого мотор можно заглушить и после остывания проверить уровень жидкости в бачке. Если уровень жидкости не изменился, значит все нормально и работа завершена. Если же уровень жидкости в бачке уменьшился, необходимо убедиться с помощью визуального осмотра, что нет подтеканий. Если их нет, то жидкость доливают, вновь запускают двигатель и повторяют проверку.

Замена патрубков охлаждающей системы

В системе охлаждения автомобиля «ВАЗ-2114» используется 4 резиновых патрубка:

• верхний подводящий патрубок — подводит охлажденную жидкость от радиатора к двигателю;
• нижний отводящий патрубок — отводит нагретую жидкость внизу от двигателя к радиатору;
• два коротких патрубка, которые присоединяют к системе водяной насос и термостат.

В случае выхода из строя патрубки необходимо заменить. При этом лучше всего приобрести силиконовые патрубки.

Для снятия старых и установки новых силиконовых (резиновых) патрубков необходимо иметь набор гаечных ключей, несколько отверток и силиконовую смазку.

Ремонт, связанный с заменой патрубков необходимо проводить в таком порядке:

1. 1. Отсоединить и снять аккумулятор;
2. 2. Слить всю охлаждающую смесь;
3. 3. Снять вентилятор, шумоизоляционную обивку, облицовку и накладку рамы с лобового стекла;
4. 4. Освободить доступ к воздухосборнику, для чего снять элементы его крепления;
5. 5. Снять передний корпус и освободить хомуты, которые держат патрубки;
6. 6. Снять патрубки со штуцеров и установить на их место новые (силиконовые или резиновые). Закрепить новые патрубки хомутами. Перед установкой рекомендуется смазать резиновые патрубки силиконовой смазкой. Также силиконовой смазкой желательно смазать винты хомутов. Впоследствии это позволит без труда их открутить;
7. 7. Установить все снятые детали на свои места, промыть систему и залить в нее новую охлаждающую смесь.

Удаление воздуха из системы охлаждения

Часто во время ремонта в систему охлаждения попадает воздух, который образует воздушную пробку и препятствует нормальной работе всей системы. Для того, чтобы убрать такую пробку, существует несколько способов. Самый простой:

• прогреть двигатель до рабочей температуры и заглушить его;
• открутить хомут патрубка охлаждающей жидкости на дроссельном узле;
• снять патрубок подогрева дроссельного узла, выпустить воздух и после того, как начнет вытекать охлаждающая жидкость, одеть его обратно на штуцер и затянуть хомут.

ВНИМАНИЕ: вытекающий тосол имеет температуру более 90 градусов Цельсия.

С момента покупки машины наблюдалось весьма неприятное явление-ОЖ выбрасывало из-под крышки расширительного бачка. При этом температура не поднималась выше 93-95 градусов.
Соседи по гаражам -опытные ТАЗоводы в три горла пугали пробитой прокладкой под головкой цилиндров.
Разбирать мотор совсем не хотелось, пришлось наморщить череп.Поставили эксперимент-долили ТОСОЛ до нужного уровня — между метками и запустили мотор. Штатно открылся термостат. радиатор прогрелся при температуре 90 градусов по приборке уровень жидкости в бачке начал резко повышаться, потом пошли пузыри и двигатель явно закипел. Тут же выключили мотор, кипение еще с минуту продолжалось.Жидкость ручьем текла из-под крышки. Когда всё успокоилось. бачок был пуст.
По логическим рассуждениям, при пробитой прокладке пузыри бы пошли сразу после запуска еще на холодном моторе. но этого не было.Уже стало легче.
Осталось второе — в системе не создается избыточное давление. вот и кипит ТОСОЛ, значит где-то негерметичность. первое — крышка бачка. заменили. ничего не изменилось.

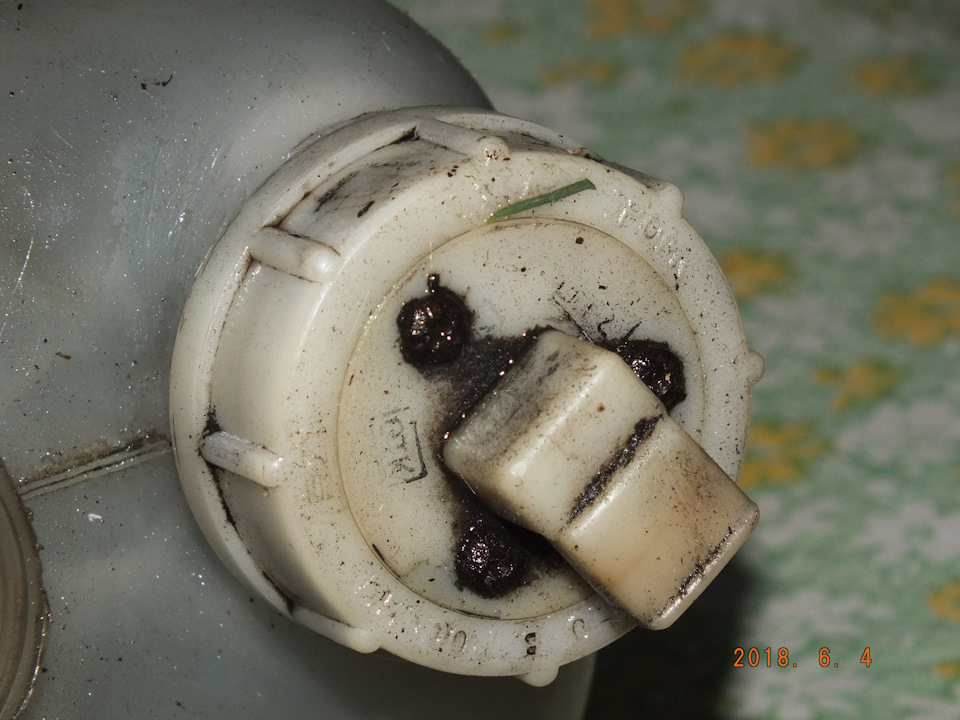

При осмотре бачка обнаружилось, что срез горловины кто-то до нас пытался ровнять.Но, видимо. рука дрогнула и нож пошел в глубину, получился мощный заусенец.

В ближайших магазинах бачков не оказалось. а ехать в дальние уже не было времени.Попробовали подклеить заусенец Поксиполом.
Попробовали, из-под крышки течь прекратилась. но стало течь по верху крышки датчика уровня ож.Пробивало в щель между основой крышки и поворотной частью с разъемом.

Изучив конструкцию датчика пришли к выводу, что крышка не дожимается при заворачивании и поворотная часть с разъемом свободно вращается. Замена датчика ничего не дала -разъем продолжал вращаться, а жидкость кипеть и выкидываться в описанную щель.
Сегодня с утра сын отпросился с работы (зачли его ударный труд на косьбе травы на территории завода и вокруг.)и мы помчались в другой магазин -в Вырицу (20 км).Дорога хорошая. дали Сайберу про(ср)кашляться-120-130 км/ч, он (Сайбер) аж возрадовался.
Там приобрели новый бачок. пробку и датчик. Признак правильной установки датчика- невозможность разворота его разъема.Прикупили еще канистру антифриза. а то запасы ТОСОЛа у нас кончились. Установили всё на место. снова эксперимент — не закипел, но уровень полез вверх, оказалось. потекло из-под шланга на верхнем патрубке радиатора.Заменили патрубки и хомуты на новые — всё устаканилось.
В ходе экспериментов я заметил. что при запуске «на горячую» двигатель трудно запускается, только с подгазовкой и плюется черным дымом. Явные признаки переобогащения смеси. Значит врет датчик температуры, кстати, по причине вранья датчика может не включаться вентилятор. Заменили датчик. запуск стал увереннее, вентилятор стал включаться.
Далее — небольшая модернизация. Решили сделать принудительное. ручное включение с индикацией.
Установили реле на моторную панель, к нему подвели провода от кнопки, установленной в торпеду вместо заглушки. Это реле подает минус на вентилятор.Плюс на нем должен был дежурить постоянно, но пришлось его подать прямо от клеммы аккумулятора через предохранитель. Штатный провод от коробки коммутации (черного ящика) оказался перебит где-то в косе. Параллельно двигателю вентилятора подключили провода к лампочке в кнопке.
Теперь вентилятор стало возможным включить в начале стояния в заторе. не дожидаясь перегрева мотора. Как показала практика — это весьма полезно.
Вот. вроде всё. Дальше — посмотрим.
Всем хорошей недели!

Чтобы обезопасить свой двигатель от перегрева нужен постоянный контроль за системой охлаждения. При высоких температурах, а также высокой интенсивности использования автомобиля неизбежен нагрев двигателя, инжекторный не является исключением. Как другие автомобили отечественного производства, ВАЗ 2114 не может похвастаться безупречной системой охлаждения (СО).

Поломка данной составляющей может стать причиной серьезных проблем, именно поэтому нужен постоянный контроль над ее исправностью и герметичностью. Тогда перспектива серьезного ремонта не страшна. Схема проста: при сильном перегреве ВАЗ 2114 нужно найти причину неисправности и устранить ее как можно раньше.

Описание принципа работы СО

На ВАЗ 2114 для остывания двигателя используется та же схема, что и на всех других инжекторных автомобилях. Все основано на теплообмен с помощью жидкости (тосола, антифриза или же воды).

Устройство СО состоит из составляющих:

1. Электродвигателя;
2. Насоса (гоняет жидкость по системе);
3. Радиатора;
4. Термостата (нужен для регулировки работы всех составляющих).

Под действием центробежного насоса охлаждающая жидкость (ОЖ) циркулирует по всем трубам. Специальный вентилятор включается/выключается, в зависимости от показателей датчика. Все зависит от той температуры, которая сейчас поддерживается в автомобиле. Если она превышает показатель в 87 градусов, то происходят две вещи:

• Открывается клапан термостата, охлаждающая жидкость поступает на большой круг (проход по трубам через двигатель и охлаждает его).
• Включается вентилятор, который дует на решетки радиатора, таким образом, уменьшая температуру ОЖ.

Клапан термостата – это очень важный элемент всей системы охлаждения. Он изготовлен из специального технического воска, который под действием определенной температуры деформируется, пуская ОЖ (охлаждающую жидкость) по большому контуру. Чем больше температура, тем больше он деформируется. Таким образом, регулируется количество подачи ОЖ, а значит и интенсивность остывания.

Причины неисправности системы охлаждения и ее ремонт

Неправильное срабатывание термостата

Чтобы проверить его работу нужно:

1. Запустить автомобиль и подождать;
2. Когда температура двигателя станет достаточно высокой (достигнет 97-98 градусов), вы сможете сделать определенные выводы, прощупав нижний патрубок под термостатом. Если он холодный – значит, клапан термостата работает неправильно.

Ввиду конструиктивной особенности, ремонт термостата выполнить невозможно. Единственным способом решения проблемы является его замена.

Износ или нехватка охлаждающей жидкости

Чтобы заменить антифриз или тосол нужно:

1. Слить старую ОЖ;
2. Хорошо вычистить систему охлаждения;
3. Залить новую ОЖ.

У многих автолюбителей возникает проблема именно с тем, как же слить жидкость (тосол или антифриз). Если при работе с инжекторным двигателем больших проблем не возникнет, то с радиатором нужно будет немножко попотеть. Схема правильного слива:

1. Снимите защиту двигателя;
2. Передвиньте регулятор температуры печки в крайнее левое положение (на самую высокую температуру).
3. Откройте расширительный бачок;
4. Поставьте емкость под радиатор для слива;
5. Откройте сливную пробку (старайтесь делать все очень медленно и аккуратно, чтобы не залить генератор);
6. Ждем где-то десять минут.

После того, как вы сольете всю ОЖ, закройте все пробки и залейте дистиллированную воду. Не перегревая двигатель, дайте ему поработать 10 минут на малых оборотах. После чего выключаем, даем отстояться еще 10 минут. Если после слива вода все еще будет грязной, то процедуру нужно повторить. Так делаем, пока вода не станет чистой.

Нарушение герметичности в СО

Вся «соль» в том, что в замкнутом пространстве, таком как система охлаждения, температура кипения становится 130 градусов, а при нормальных условиях – 108. Так что любой дефект в герметичности может очень сильно повлиять на работу СО.

Отличным решением является покупка специального антифриза с флуоресцентными добавками. Благодаря им жидкость светиться в ультрафиолете и найти трещину будет намного легче.

В большинстве случаев, все необходимые действия по ремонту СО автомобиля можно произвести самостоятельно. Так что можно будет сэкономить свои деньги и потратить их на другие цели.

Стаж работы автослесарем 12 лет. Прошел множество курсов повышения квалификации и имеет допуски к выполнению самых кропотливых работ по ремонту автомобиля разных марок. Последние несколько лет занимается только ремонтом и тюнингом отечественных автомобилей

Эх и и намучался я за последний месяц, на улице -10…-20, в салоне так же, а вентилятор все работает, и тосол продолжает вытекать…здесь я распишу по пунктам все, что было поменяно и доработано в процессе поиска неисправностей

еще летом начал уходить куда-то тосол, подливал, все чаще и чаще…а однажды, октябрьским утром я обнаружил лужу на водительском коврике и с этого все началось

1)заменили радиатор отопителя, нашли течь.для этого пришлось снимать всю панель, но самое сложное было вернуть все провода, клеммы, соединения, болты на свои места
2)заменили краник печки
3)подтянули все тросики заслонок
4)проклеил все стыки воздуховодов сплэном
5)заткнул воздуховоды к ногам задних пассажиров паралоном

но тосол продолжал уходить и через пару месяцев снова поехал в сервис искать причину

5)нашли течь в радиаторе охлаждения, заменили
6)поменяли патрубки идущие к радиатору

на следующий день началась эпопея, движок держался на отметке 100 градусов, с перерывами на минуту работал вентилятор, печка дула холодным, тосол выплескивало через верх

7)попробовал выгнать из системы пробку, не помогло

поехал в сервис

8)поменяли термостат, ничего не изменилось, да и новый запаздывал с заявленных 87 до 96

обнаружил, что даже при работающем вентиляторе, из верхнего патрубка в расширительный бачок нет циркуляции тосола, вывод-наверняка срезалась крыльчатка помпы…поехал в очередной раз в очередной сервис

9)заменили помпу, оказалось зря, новая 7ми-лопастная помпа с пластиковой крыльчаткой, у старой лопасти были аж металлические, а причина выбросов тосола из расширительного оказалась банальна-в предыдущем сервисе перепутали верхний и нижний радиатора)и сешно и обидно, тосола потрачено литров 10 через верх, помпа, ремень, стоимость замены…

проблему с выбросом решили, а вот с перегревом и холодом в салоне нет…снова в сервис…

10)так как термостат запаздывал, поменяли снова, уже на заводской с температурой 85 градусов, проверили, тоже запаздывает(…до 91-95
11)промыли систему охлаждения промывкой hi-gear
12)во избежании пробки, слили всю жидкость и залили на заведенный двигатель новый тосол
13)поменяли металлическую трубку, идущую от помпы…иногда она забивается или появляются микротрещины.
14)заменили оставшиеся патрубки на новые и все протянули

…ничего не помогло…и за все это время только в одном сервисе предложили поменять прокладку гбц, и то от безысходности и без каких-либо видимых признаков.хотя везде спрашивал и напоминал про этот вариант…

…и вот однажды, когда я поехал в сервис, машину начало потряхивать, из трубы шел сизый плотный дым и конденсат был сладким…наконец-то признали прокладку гбц причиной.

…поездил по сервисам, нашел где подешевле, договорился на вечер…вечером выехал, дым стоял невероятный, сзади не было ничего видно, температура на 130, машину трясет, тосол весь ушел через выхлоп и как назло капот не открывается(что-то с тросиком случилось)и дикие пробки, пока ехал, раз 70 глушил двигатель, оставлял лишь зажигание, чтобы работал только вентилятор…в итоге до сервиса доехал уже на тросу…по другому было уже страшно!боялся за двигатель!

поменяли прокладку, масло, тосол ушел в первый цилиндр…Сейчас на улице -20, в машине более менее, на Холостых воздух уже не холодный…ЧУТЬ ТЕПЛЫЙ, ДАЕШЬ ГАЗУ-ТЕПЛЕЕ…А КАК У ВАС ПЕЧКА ДУЕТ В МОРОЗЫ?

P.S.Спасибо Всем кто помогал советами и кто дочитал эту запись до конца=)Быть может моя запись и личный опыт кому-то поможет с похожей проблемой!

Система охлаждения — крайне важная составляющая любого автомобиля, без которой попросту невозможно его нормальное функционирование. Сегодня мы рассмотрим то, как устроена система охлаждения ваз 2114, какие задачи она решает и как правильно выполнять ее обслуживание.

Принципы функционирования ОС

Охлаждающая система на ВАЗовских автомобилях является скрытой. Она действует по принципу внутреннего термического обмена, осуществляемого за счет перемещения специальной охлаждающей жидкости внутри канальцев рубашки охлаждения мотора. Само же движение этой жидкости происходит принудительно, за счет насоса, получающего вращение от приводного ремня.

Вся схема охлаждения ваз 2114 включает в себя следующие составляющие компоненты:

• расширительный бачок — служит для хранения жидкости, а также является резервуаром для сброса излишек антифриза в случае повышенного давления в системе;
• пробка бачка — крайне важный элемент, служащий для нормализация давления внутри бачка путем сброса воздуха;
• радиатор — является охлаждающим устройством системы, служащим для отведения тепла из ОЖ во внешнюю среду;
• электровентилятор — работает в паре с радиатором, пропуская через последний поток воздуха, который и вызывает охлаждение тосола. Включение вентилятора происходит при помощи термодатчика, который реагирует на температуру охлаждающей жидкости в +103 С;
• патрубки — по ним осуществляется движение ОЖ. Все вместе патрубки системы охлаждения ваз 2114 выглядят следующим образом: основные (нижний и верхний), два шланга подогрева дроссельной заслонки, прямой шланг от бачка, возвратный шланг от радиатора к бачку. Кроме этого, в систему патрубков входит и металлическая трубка водяной помпы;
• термостат — контролирует перемещение антифриза либо по всему замкнутому контуру либо только по малому кругу — в зависимости от его температуры, в результате чего поддерживается стабильная работа двигателя авто;
• помпа (жидкостный насос) — служит для принудительного перекачивания охлаждающей жидкости внутри системы, приводится во вращение за счет приводного ремня газораспределительного механизма;
• рубашка двигателя (контур охлаждения) — сеть каналов во внешней оболочке мотора и ГБЦ, по которым циркулирует антифриз.

Работает же система охлаждения ваз 2114 инжектор довольно просто — охлаждающая жидкость подливается в расширительный бачок, из которого она и попадает внутрь системы. После того, как двигатель машины включается, вращающийся коленвал приводит в движение ремень газораспределительного механизма, который, в свою очередь, запускает помпу.

Работающая помпа начинает перемещать ОЖ сначала внутри малого круга (через верхний патрубок — к ГБЦ и обратно к насосу), а после того, как жидкость нагреется (и клапан термостата откроется) — и по большому кругу. Охлаждение перегретой охлаждающей жидкости, как уже говорилось, происходит при продувании радиатора набегающим потоком воздуха.

Уход за системой охлаждения

Для того, чтобы система охлаждения функционировала исправно, за ней следует ухаживать и периодически проверять ее состояние. Наиболее ответственной из этих операций является своевременная замена охлаждающей жидкости. Обусловлена она тем, что во время циркуляции по системе ОЖ претерпевает многократные нагревания и охлаждения, в результате чего ее химический состав изменяется и охлаждающие свойства резко уменьшаются.

Для того, чтобы вовремя заменять охлаждающую жидкость, надо ориентироваться на следующие важные правила:

• полностью менять тосол следует каждые 2 года, а антифриз — каждые 5 лет;
• при большом пробеге замена тосола обязательна примерно после 15.000 км, а антифриза — после 40.000 км (эти цифры могут быть несколько больше или меньше — в зависимости от внешних условий);
• при значительном изменении цвета охлаждающей жидкости ее следует обязательно заменить в не зависимости от времени ее использования и величины пробега.

Как можно видеть из приведенных выше правил, использование антифриза более выгодно, и предпочтение следует отдать именно ему.

Использование простой воды в качестве охлаждающей жидкости допустимо, но чревато серьезными последствиями для машины: в зимний период (особенно если авто стоит в неотапливаемом гараже) — разморозкой двигателя и его повреждением, а летом — образованием ржавчины внутри рубашки мотора и засорением ее канальцев. Очистить их в большинстве случаев можно лишь в автосервисе.

Для того, чтобы не допустить серьезных ошибок, выполнять правильную замену охлаждающей жидкости следует таким образом:

1. Полностью слить всю старую ОЖ из системы.
2. Плотно закрутить все пробки.
3. Залить в систему очищенную (крайне рекомендуется — дистиллированную) воду до отметки максимума.
4. Завести двигатель и дать системе хорошо прогреться (при этом следует избегать перегрева мотора, а холостые обороты следует поддерживать в районе 3000).
5. Выключить двигатель и оставить машину постоять около 7-10 минут.
6. Слить из системы всю дистиллированную воду.
7. Если вода вытекает грязной — вновь повторить всю операцию.
8. После того, как станет вытекать чистая вода, залить в систему охлаждающую жидкость.

Если в ходе эксплуатации автомашины уровень ОЖ падает, то ее можно периодически подливать, но при этом через положенное время (сроки были указаны выше) все равно необходимо выполнить ее полную замену.

Следует помнить крайне важное правило — в тосол можно подливать только тосол, в антифриз — только антифриз. Их смешивание, даже в небольших количествах, может вызвать обильное образование пены, повышение давления и, как следствие — нарушения в работе ОС.

Возможные поломки

Что же касается поломок в системе охлаждения, то чаще всего случаются:

• проблемы с радиатором (протечка либо засорение);
• выход из строя термостата;
• разрушение водяного насоса (чаще всего выходят из строя подшипники либо обламывается крыльчатка);
• поломка вентилятора;
• протечка в системе патрубков.

Тогда как проблемы с радиатором и другими агрегатами системы за одну минуту не решить, то проблемы с патрубками довольно легко устранимы — если они потеряли эластичность и стали трескаться, то их просто следует заменить на новые. А в большинстве случаев простой подтяжки хомутиков будет достаточно для решения проблемы с утечками ОЖ из охлаждающей системы.

Стаж работы автослесарем 12 лет. Прошел множество курсов повышения квалификации и имеет допуски к выполнению самых кропотливых работ по ремонту автомобиля разных марок. Последние несколько лет занимается только ремонтом и тюнингом отечественных автомобилей

Система охлаждения двигателя является далеко не самым второстепенным элементом, отвечающим за нормальное функционирование автомобиля. Проблемы, связанные с нормальным охлаждением мотора, интересуют любого автовладельца. Именно об этом, и о том, как можно усовершенствовать работу данного элемента авто, мы и поговорим в нашей статье.

Недостатки базовой системы охлаждения

Основной причиной, по которой очень часто необходима доработка системы охлаждения ваз 2114, является неравномерная работа этой самой системы. Так, при включении печки нагрев салона хоть и происходит очень медленно (особенно это относится к запуску машины после стоянки с выключенным мотором), но все-таки происходит. Но, по достижении системой отметки 80 С, нагревание резко прекращается и происходит охлаждение.

Обратная ситуация происходит и летом, когда работа вентилятора показывает себя совершенно неудовлетворительно, и находиться в машине (если не установлен дополнительный кондиционер) — крайне тяжело.

Все эти недостатки вызваны несовершенством самой системы охлаждения, и о том, как их исправить — расскажем ниже.

Для чего необходима модернизация

Стоит сразу отметить, что переделка системы охлаждения ваз 2114 не является обязательным условием для нормальной работы автомобиля.

Главная ее цель — это достижение максимального комфорта в салоне автомашины как в жаркую, так и в морозную погоду. Она поможет избежать чрезмерной жары или холода внутри автомобиля и избавит от резких скачков температуры (характерных, кстати, и всем другим автомашинам от АвтоВАЗа — ведь у всех у них система охлаждения построена по одному общему принципу).

Наиболее вероятной причиной плохой работы системы многие считают радиатор, который действительно не отличается высокой пропускной способностью, другие грешат на насос (и в некоторых случаях бывает виноват действительно он).

Но, как показали серьезные исследования, основная причина плохой работы системы охлаждения — это ее термостат. Ведь именно эта деталь отвечает за равномерный прогрев воды и ее защиту от чрезмерного нагрева или замерзания.

Доработка системы включения термостата по приведенной ниже схеме поможет избежать таких неприятностей, как:

1. Долгий нагрев салона после стоянки.
2. Скачки температуры во время движения.
3. Плохое охлаждение в летнюю жару.
4. Неравномерный обогрев салона.

Как сделать модернизацию системы

Наиболее простая схема доработки системы охлаждения ваз 2114 — это замена местами патрубка, отходящего от печки и патрубка, отходящего от расширительного бачка. Благодаря такой простой и быстрой модернизации происходит следующее: во время своей работы мотор автомашины нагревает охлаждающую жидкость, которая затем попадает в термостат.

Из термостата часть ОЖ поступает к печке, а другая часть — к насосу и оттуда в двигатель (проходит малый круг). Часть жидкости, поступившая к печке, отдает часть тепла и в несколько охлажденном виде вновь поступает в термостат.

В термостате происходит смешивание охлаждающей жидкости, поступившей от печки с нагретой жидкостью, приходящей от двигателя. В результате этого общая температура жидкости снижается (благодаря охладившейся ОЖ от печки) и открытие клапана не происходит. Благодаря этому клапан термостата откроется только тогда, когда вся находящаяся в нем жидкость будет иметь температуру +85 С.

Как можно видеть, циркуляция жидкости и ее температура в системе станут намного равномернее и не будут иметь резких перепадов, как при использовании «классической» схемы, устанавливаемой с завода.

Для подобной схемы должен быть установлен термостат с 6-ю отверстиями («нового образца»). Если по какой-либо причине стоит термостат с 5-ю отверстиями, то его следует заменить на указанный.

Готовясь выполнить тюнинг системы охлаждения ваз 2114 по приведенной выше схеме, следует помнить о том, что при замене патрубков местами, их длина окажется не подходящей — один будет длиннее, а другой короче. Именно поэтому для того, чтобы выполнить требуемую процедуру, потребуется приобрести новые патрубки и подогнать их по длине либо изготовить их самостоятельно.

Для всей этой процедуры понадобится минимум инструментов:

• крестовая отвертка;
• плоскогубцы;
• нож.

Перед демонтажом патрубков под них следует подложить тряпочку, дабы избежать разлива охлаждающей жидкости.

Фиксируя патрубки при помощи хомутов, важно не прикладывать чрезмерное усилие. Излишняя затяжка может в скором времени привести к разрушению материала патрубка.

Выполнив таким образом модернизацию системы охлаждения, можно добиться следующих результатов:

1. Даже в самые сильные морозы в салоне автомобиля будет тепло (благодаря более равномерной циркуляции жидкости и повышения эффективности работы печки, в среднем, на 20%.
2. В летнюю жару охлаждение салона будет почти в 2 раза эффективнее (ведь скорость циркуляции жидкости увеличится более, чем в 2 раза).
3. Работа мотора автомобиля станет более равномерной и плавной, исчезнут характерные для ВАЗовских (да и других машин отечественного производства) «провалы».

Кроме всего этого, показатели температурных датчиков теперь будут показывать истинную температуру, точно соответствующую температуре в системе.

Как можно видеть, очень простая и быстрая (саму замену можно выполнить за несколько минут) процедура помогает решить сразу целый ряд серьезных проблем. Стоит также отметить, что подобный тюнинг можно выполнить не только на 2114, но и на других автомашинах ВАЗ.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

Стаж работы автослесарем 12 лет. Прошел множество курсов повышения квалификации и имеет допуски к выполнению самых кропотливых работ по ремонту автомобиля разных марок. Последние несколько лет занимается только ремонтом и тюнингом отечественных автомобилей

Система охлаждения автомобильного ДВС предназначена для понижения температуры рабочих деталей, масла, и газов, которые нагреваются в процессе работы силового агрегата. Для большинства ДВС предназначенных к установке на машины сконструирована жидкостная система охлаждения. Кроме основного предназначения эта система выполняет еще ряд функций:

1. нагревает воздух в системе отопления салона
2. охлаждает масло в смазочной системе всего двигателя и трансмиссии
3. понижает температуру газовой смеси в системе рециркуляции выхлопных газов

Как выгнать воздух из системы охлаждения ваз 2114

Конструкция и принцип работы системы охлаждения ВАЗ 2114

Одной из главных составляющих частей СОД является радиатор, потому что циркуляция по нему приводит к значительному понижению температуры проходящего тосола или антифриза, за счет потока встречного воздуха. Трубчатая конструкция радиатора во много раз повышает эффективность процесса охлаждения. В состав СОД входят также:

• четырехлопастной вентилятор, который вращается с помощью электродвигателя, включающегося при значительном повышении температуры тосола. В результате работы вентилятора увеличивается проток воздуха через радиатор охлаждения, и этот воздух получая ускорение понижает свою температуру еще до прохождения через трубочки устройства и соответственно повышает эффективность работы СОД;
• насос или помпа, это рабочий механизм, который прокачивает через себя жидкость приводя ее в движение в нужном направлении для нормальной, постоянной работы СОД, поэтому и сама система называется жидкостной, принудительной;
• радиатор системы отопления, тосол проходящий через его трубчатое тело нагревает воздух, который направляется в салон;
• расширительный бачок, он компенсирует изменения объема тосола из-за колебаний его температуры. Кроме того, через расширительный бачок производится дополнительный залив жидкости в систему при ее выработке;
• термостат — регулирует циркуляцию жидкости по большому или малому контуру в зависимости от температуры. Достаточно капризный прибор, часто на ВАЗ 2114 слив тосола надо делать из-за его отказа и необходимости замены;
• трубки, патрубки и проточенные в блоках каналы по которым осуществляется циркуляция тосола;
• датчик температуры охлаждающей жидкости, с его помощью автоматика двигателя осуществляет коррекцию в его работе, а также он служит сигнализатором для водителя о состоянии СОД.

Как спустить воздух из системы охлаждения двигателя ВАЗ 2114

Неисправности, возникающие в СОД, могут существенно испортить жизнь водителю. Например, когда образуется воздушная пробка в системе охлаждения, в салон перестает поступать хорошо прогретый воздух по причине того, что в печку отопителя тосол не поступает. Хуже охлаждается двигатель, отсутствует нормальный теплообмен в системе. В результате перегревается весь ДВС или отдельные блоки, что снижает ресурс силового агрегата. Искажается работа некоторых датчиков, что также негативно сказывается на общем состоянии автомобиля.

Почему образовываются воздушные пробки в системе охлаждения. Причин несколько:

• имеется подсос в системе, из-за неплотно затянутых патрубков. Более интенсивно это происходит зимой. При низких температурах пластик сжимается, и если вовремя не подтянуть хомуты, то пробка в системе охлаждения обеспечена;
• возможно неисправен клапан на крышке расширительного бачка;
• нарушена герметичность помпы;
• появились трещины или протечки на радиаторах охлаждения или отопления;
• обнаружился пробой прокладки ГБЦ.

Возможны более серьезные причины, такие как:

1. засорение радиаторов или патрубков, а также какие-то механические повреждения в них;
2. деформация или поломка крыльчатки помпы;
3. частичный отказ термостата;

Перед тем как удалить воздушную пробку из системы охлаждения ВАЗ 2114, необходимо тщательно ее продиагностировать на предмет засоров, поломок и негерметичностей. Это нужно сделать для того, чтобы проведенная затем работа не оказалась напрасной. Кроме того, надо обязательно проверить работоспособность термостата. Если он окажется полностью или частично неисправным, можно сколько угодно заниматься очисткой системы от воздуха, лучше работать она не станет.

Перед тем как приступить к работе надо подготовить тосол для долива в систему, если потребуется. Также, ветошь и, желательно, две пары перчаток — хлопчатобумажные, рабочие и хозяйственные, резиновые. Предстоит работать с агрессивной жидкостью, тем более нагретой до 80-90 градусов.

Существует несколько вариантов действий как выгнать воздух из системы охлаждения двигателя.

• Воздушная пробка образуется в верхней части системы. На ВАЗ 2114 это дроссельный узел. Чтобы до него добраться, требуется убрать накладку закрывающую двигатель сверху. После этого отсоединяется одна из двух трубок системы охлаждения подходящие в ДУ. Хомут надо оставить на ней, с тем, чтобы потом можно было как можно быстрее одеть ее назад и загерметизировать. Снять крышку с расширительного бачка и, закрыв горловину плотной тряпкой, вставить насос и создать давление в бачке, чтобы убрать воздушную пробку в системе охлаждения. После того как из отсоединенной трубки потечет тосол, необходимо быстро поставить ее на место и закрепить.

Некоторые специалисты рекомендуют дуть в горловину бачка для выдавливания тосола, однако делать этого нельзя по двум причинам. Главное, потому что тосол или антифриз для человеческого организма токсичный яд, и второе — для того чтобы эффективно дуть, надо напрягаться, а подобные «упражнения» мало кому полезны и могут вызвать спазмы.

• Еще один вариант как выгнать воздух из системы охлаждения ВАЗ 2114 заключается в следующем.

Не снимая патрубка с дроссельного узла, и не открывая крышки расширительного бачка, хорошо прогреть двигатель. После этого, предварительно надев перчатки отсоединить патрубок с ДУ и дать возможность выйти воздуху до того, как польется горячий тосол. Сразу же поставить трубку на место и надежно закрепить.

• И третий вариант, как спустить воздух из системы охлаждения на ВАЗ 2114.

При этом надо взять помощника. Машина ставится на эстакаду или горку передком вверх. Откручиваются крышки радиатора и расширительного бачка. После этого в расширительный бачок до верху заливается тосол. Напарник запускает двигатель и прогревает его периодически подгазовывая до 3500 оборотов. По мере необходимости тосол доливается до тех пор пока не исчезнут пузырьки воздуха. Крышки закрываются. Машина готова к эксплуатации.

При эксплуатации автомобиля оценивать состояние системы охлаждения можно по указателю температуры охлаждающей жидкости и уровню жидкости в расширительном бачке. Понижение уровня охлаждающей жидкости, как правило, вызвано нарушением герметичности системы. На часть автомобилей установлен датчик уровня охлаждающей жидкости. При понижении уровня до отметки «MIN» загорается соответствующая контрольная лампа в блоке индикации бортовой системы контроля.

Последовательность выполнения

Предупреждение! Уровень охлаждающей жидкости следует проверять на холодном двигателе. Некоторое повышение или понижение уровня охлаждающей жидкости при нагреве и охлаждении двигателя неисправностью не является. Это связано с тепловым изменением объема жидкости.

2. Проверяем уровень охлаждающей жидкости в расширительном бачке, который должен находиться на 25-30 мм выше метки «MIN», выполненной на корпусе расширительного бачка. Если уровень жидкости находится на отметке «MIN» или ниже, доливаем в бачок охлаждающую жидкость (см. «Охлаждающая жидкость — замена»).

Рекомендация: Если приходится регулярно доливать охлаждающую жидкость, следует проверить герметичность системы охлаждения.

3. Проверяем отсутствие подтеканий жидкости из сливных отверстий радиатора и блока цилиндров двигателя, мест установки датчиков температуры, соединений резиновых шлангов системы охлаждения и их целостность.

Рекомендация: Подтекание охлаждающей жидкости из-под шлангов можно попытаться устранить подтягиванием хомутов крепления шлангов. При этом не перетяните хомуты, т. к. они могут порезать шланги.

4. Проверяем целостность корпуса расширительного бачка, радиатора двигателя и отопителя.

5. Убеждаемся в герметичности корпуса термостата, а также соединения насоса охлаждающей жидкости и блока цилиндров.

6. Проверяем отсутствие подтекания жидкости из дренажного отверстия насоса (находится в нижней части насоса), свидетельствующее об износе его сальника.

7. Для проверки термостата запускаем холодный двигатель. Температуру охлаждающей жидкости контролируем по указателю на щитке приборов, а циркуляцию жидкости по малому и большому кругу — на ощупь, по изменению температуры шлангов и патрубков системы охлаждения.

Замечание: Если система охлаждения двигателя исправна, то при температуре охлаждающей жидкости меньше 90°С, основной клапан термостата должен быть закрыт, а охлаждающая жидкость циркулировать по малому кругу. В результате этого нижний шланг радиатора и сам радиатор будет заметно холоднее корпуса термостата, по которому циркулирует горячая охлаждающая жидкость. При достижении температуры охлаждающей жидкости около 90°С основной клапан термостата будет открываться и постепенно нарастающий поток горячей жидкости начнет поступать в радиатор. При этом сначала радиатор, а затем его нижний шланг начнут нагреваться.

При достижении температуры 102°С основной клапан термостата полностью откроется и весь поток жидкости будет циркулировать через радиатор. В этом случае радиатор станет горячим в верхней зоне и немного холоднее в нижней.

8. Оставляем двигатель работать до срабатывания электровентилятора радиатора двигателя. При повышении температуры охлаждающей жидкости до значения, когда стрелка указателя температуры подойдет к границе красной зоны, электровентилятор должен включиться, а после понижения температуры — автоматически выключиться.

Рекомендация: Если электровентилятор вовремя не включился, жидкость закипела, необходимо проверить исправность системы управления двигателем или исправность электродвигателя вентилятора.

Замечание: Проверка датчика указателя температуры охлаждающей жидкости показана в разделе «Датчик указателя температуры — проверка и замена».

Система охлаждения двигателя — жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости и расширительным бачком.

В системе охлаждения двигателя используются специальные жидкости на основе смеси воды с этиленгликолем. У них пониженная температура замерзания и высокая температура кипения. Кроме того, благодаря комплексу добавляемых присадок, охлаждающая жидкость препятствует коррозии стенок каналов, не вспенивается, продлевает срок службы сальника насоса охлаждающей жидкости.

Система охлаждения: 1 — циркуляция жидкости через радиатор отопителя; 2 — кран отопителя; 3 — шланг подвода охлаждающей жидкости к радиатору отопителя; 4 — шланг подводящей трубы насоса охлаждающей жидкости; 5 — шланг расширительного бачка; 6 — термостат; 7 — расширительный бачок; 8 — датчик уровня охлаждающей жидкости в расширительном бачке [Устанавливается на часть автомобилей.]; 9 — шланг отвода жидкости из радиатора двигателя; 10 — датчик температуры охлаждающей жидкости; 11 — шланг подвода жидкости к дроссельному узлу; 12 — пароотводящий шланг радиатора двигателя; 13 — шланг подвода жидкости к радиатору двигателя; 14 — радиатор двигателя; 15 — пробка сливного отверстия радиатора; 16 — электровентилятор радиатор; 17 — насос охлаждающей жидкости; 18 — подводящая труба насоса охлаждающей жидкости; 19 — шланг отвода охлаждающей жидкости из дроссельного узла; 20 — шланг отвода охлаждающей жидкости из радиатора отопителя

Циркуляцию жидкости в системе обеспечивает центробежный насос, установленный в блоке цилиндров. Привод насоса осуществляется зубчатым ремнем привода ГРМ.

Жидкость в системе охлаждения, в зависимости от температуры двигателя, может циркулировать как по малому, так и по большому кругу. Управляет направлением потока жидкости в системе охлаждения двигателя термостат. В нем установлены два клапана — основной и перепускной (дополнительный). Основной клапан управляет циркуляцией жидкости по большому кругу, а перепускной — по малому. Клапаны связаны между собой — когда один открывается, второй закрывается, и наоборот.

На холодном двигателе перепускной (дополнительный) клапан термостата открыт, и жидкость циркулирует по малому кругу через блок цилиндров, головку блока цилиндров, дроссельный узел и радиатор отопителя. Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

При температуре около 87°С основной клапан термостата начинает открываться, а перепускной — закрываться, и некоторое время жидкость циркулирует по малому и большому кругам одновременно. При температуре 102°С основной клапан термостата открыт полностью, а перепускной закрыт и весь поток жидкости проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. При недостаточно интенсивном воздушном потоке охлаждение радиатора производится электровентилятором. Он установлен за радиатором двигателя и включается по сигналу электронного блока управления двигателем.

Для компенсации теплового расширения жидкости в системе охлаждения установлен расширительный бачок. В пробке бачка размещены впускной и выпускной предохранительные клапаны, что позволяет поддерживать оптимальное давление в системе при нагреве жидкости, а так же компенсировать разрежение при ее остывании.

Все статьи по устройству и ремонту узлов и агрегатов системы охлаждения двигателя автомобилей ВАЗ-2114 (Lada Samara 114, хэтчбэк) и их модификаций.

Технические характеристики системы охлаждения
Таблица 8.2.1. Основные данные для контроля, регулировки и обслуживания Температура начала открытия основного клапана термостата, °С 85-89 .

Описание конструкции системы охдаждения
Система охлаждения двигателя — жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости и расширительным бачком. В системе охлаждения д.

Система охлаждения — проверка технического состояния
При эксплуатации автомобиля оценивать состояние системы охлаждения можно по указателю температуры охлаждающей жидкости и уровню жидкости в расширительном бачке.

Охлаждающая жидкость — замена
Охлаждающую жидкость заменяем через 75000 км, либо через пять лет, в зависимости от того, что наступит раньше. Для выполнения работы потребуется широкая ем.

Расширительный бачок — снятие и установка
Снятие 1. Частично сливаем охлаждающую жидкость (см. «Охлаждающая жидкость — замена»), либо грушей отбираем охлаждающую жидкость из бачка. 2. Отсоедин.

Термостат — снятие и установка
Снятие 1. Сливаем охлаждающую жидкость (см. «Охлаждающая жидкость — замена»). 2. Снимаем воздушный фильтр (см. «Воздушный фильтр — снятие и установка».

Насос охлаждающей жидкости — замена
Снятие 1. Сливаем охлаждающую жидкость (см. «Охлаждающая жидкость — замена»). 2. Снимаем ремень привода ГРМ (см. «Ремень привода ГРМ — замена»). .

Электровентилятор — снятие, разборка и установка
Снятие 1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»). 2. Снимаем воздушный филь.

Радиатор системы охлаждения двигателя — снятие и установка
Снятие 1. Сливаем охлаждающую жидкость (см. «Охлаждающая жидкость — замена»). 2. Снимаем электровентилятор (см. «Электровентилятор — снятие, разборка .
